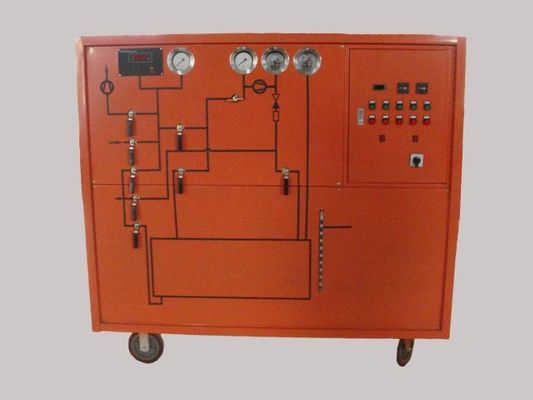

Pengoperasian manual, perangkat pemulihan SF6 dasar, kompresor 36m3/jam

Operasi manual, perangkat pemulihan SF6 dasar, tegangan kerja tiga fase 380V 50Hz

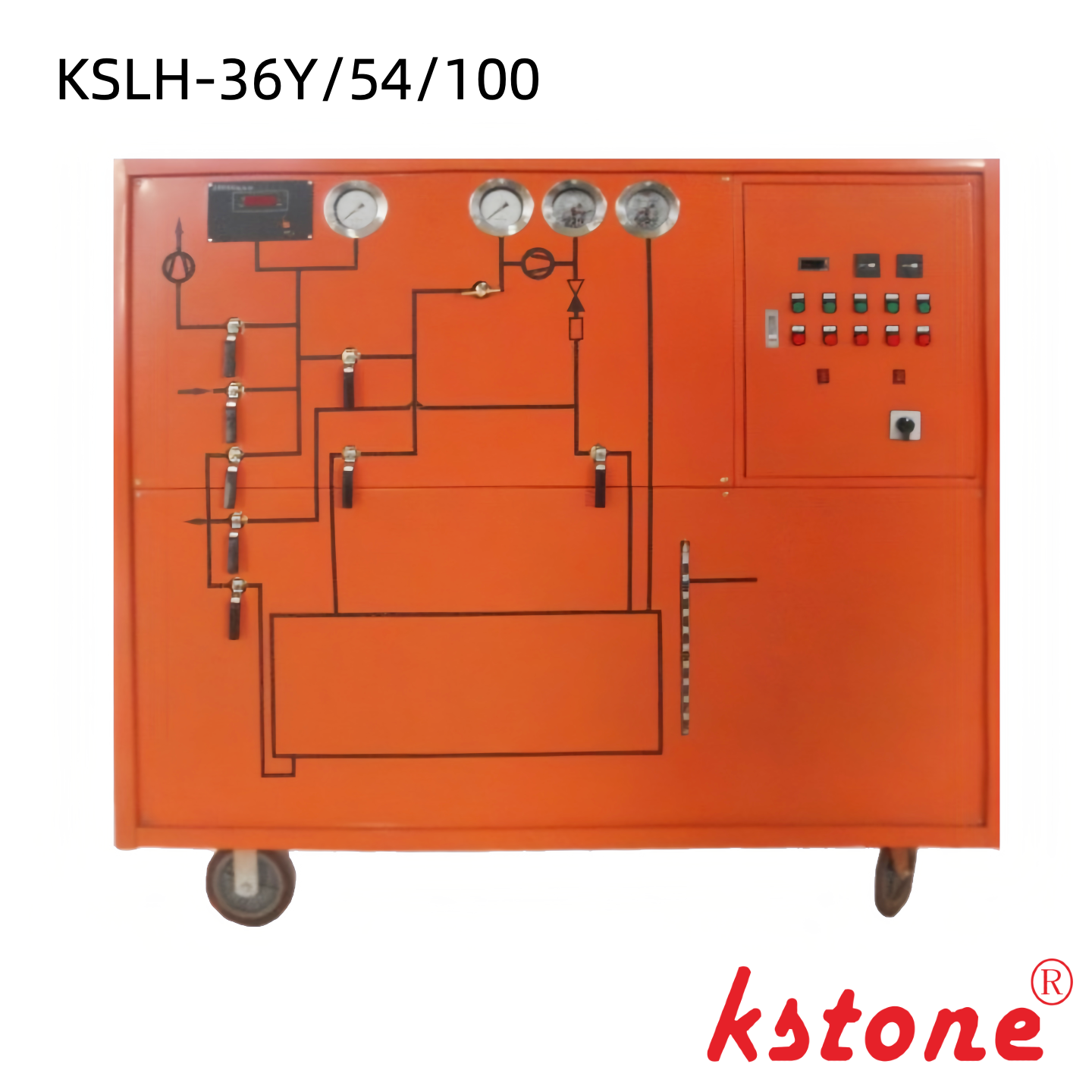

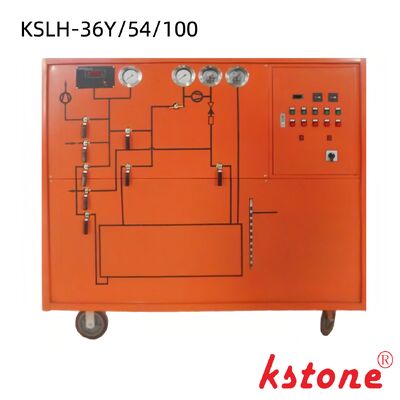

KSLH-36Y54100

Parameter kinerja teknis utama
1. Parameter kinerja perangkat
Jenis: beku cair, didinginkan dengan udara, bergerak dengan dorongan tangan
Suhu lingkungan kerja -10 °C~40 °C
Tekanan awal (MPa) 0.8
Tekanan akhir pemulihan (MPa) ≤ 0.053
Waktu yang dibutuhkan untuk volume 1m3 (h/m3) * ≤ 0.5
Tekanan awal (Pa) ≤ 133
Tekanan akhir inflasi (MPa) 0.7
Waktu yang dibutuhkan untuk volume 1m3 (h/m3) ≤ 0.2
Mengasap dari 0,1MPa sampai 133Pa membutuhkan waktu (h/m3) * * ≤ 1.0
Vakum akhir (Pa) ≤ 10
Vakum dipertahankan pada 133Pa selama 24 jam dengan nilai kenaikan (Pa) ≤ 400
Tingkat kebocoran tahunan ≤ 1%
Kandungan kelembaban SF6 setelah daur ulang (PPM/V) * * * ≤ 60
kemurnian gas dan kandungan minyak (PPM/G) ≤ 10
Cara penyimpanan: Cairan
Tekanan penyimpanan (MPa) 8
Kapasitas (L) 100
Kapasitas penyimpanan gas (kg) 100
Metode regenerasi filter pengeringan: regenerasi aktivasi pemanasan vakum
Sumber daya tiga fase sistem empat kabel 3 Φ 380V 50Hz
Kekuatan total (kW) ≤ 10
Kebisingan dB (A) ≤ 75

2. Parameter kinerja komponen utama
Bentuk setengah tertutup
Pergeseran teoretis m3/h 36
Tekanan maksimum knalpot MPa 3.5
Tekanan knalpot yang diizinkan MPa 3.0
Kompresor SF6
Tekanan sedotan minimal yang diizinkan KPa 53
Tekanan hisap maksimum yang diizinkan MPa 1.0
Suhu maksimum knalpot 130 °C
Kekuatan kW 2.2
Sumber daya 3 Φ 380V 50Hz
Tingkat ekstraksi L/s 15
Pompa vakum vakum akhir Pa ≤ 15
Minyak pelumas HD25 minyak pendingin
Kekuatan kW 2.2
Sumber daya 3 Φ 380V 50Hz
Kontainer Kategori 2
Tekanan desain MPa 8
Suhu desain wadah 45 °C
Kapasitas kontainer penyimpanan L 100
Kapasitas penyimpanan kontainer penyimpanan kg 100

Parameter transportasi

Kotak kayu untuk fumigasi
Dimensi: 1600 * 1000 * 1200
Berat kotor: 650kg
