Sistem Pemulihan, Vakum, dan Pengisian Gas SF₆ Otomatis Penuh

Pencairan Tekanan Tinggi · Kompresor Bebas Oli · Kontrol PLC Otomatis · Pengeringan & Filtrasi Regeneratif

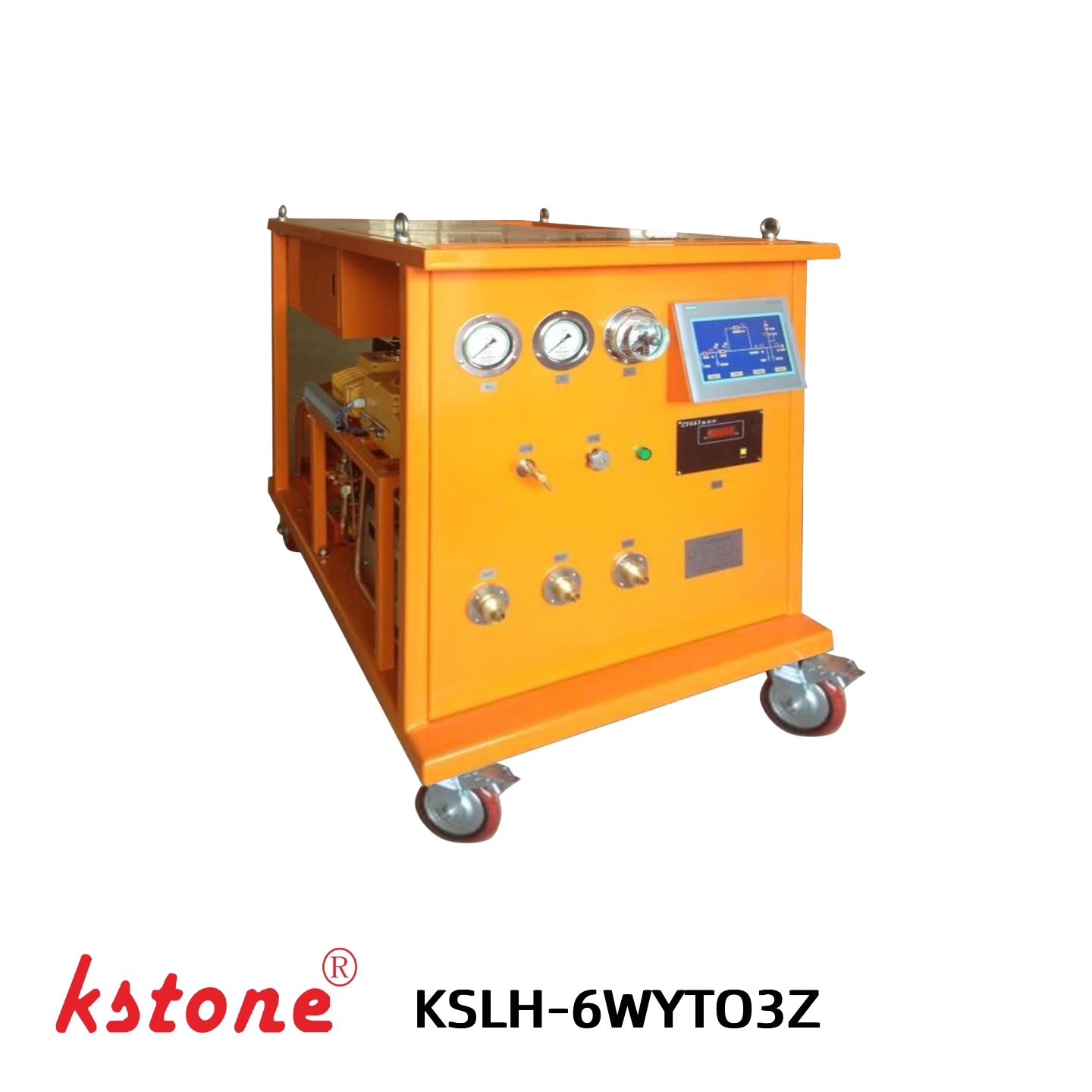

Kompresor SF₆ bebas oli 6 m³/jamKSLH-6WYTO3Z Fully Automatic SF₆ Gas Recovery, Vacuuming & Filling System adalah unit penanganan gas SF₆ portabel yang dirancang untuk pemulihan, pencairan tekanan tinggi, evakuasi vakum, dan pengisian kembali gas SF₆ yang digunakan dalam GIS, pemutus sirkuit, dan peralatan listrik terisolasi SF₆ lainnya.

Sistem ini menggabungkan khusus dengan tekanan buang maksimum 50 bar., teknologi pencairan tekanan tinggi, pompa vakum 25 m³/jam, pengeringan dan filtrasi regeneratif, layar sentuh PLC 10 inci, dan sistem penimbangan eksternal menjadi satu unit terintegrasi.

Dengan kontrol otomatis penuh, operasi berpendingin udara, dan desain troli portabel, KSLH-6WYTO3Z cocok untuk produsen peralatan listrik dan aplikasi layanan serta pemeliharaan SF₆ di lokasi.

Fitur Utama

Kontrol PLC Otomatis Penuh

KSLH-6WYTO3Z dilengkapi dengan Layar Sentuh PLC 10 Inci untuk kontrol dan pemantauan terpusat.

Layar sentuh menampilkan proses operasi dan parameter utama, membantu operator mengelola operasi pemulihan, evakuasi vakum, dan pengisian SF₆ dengan intervensi manual yang lebih sedikit.

• Layar Sentuh PLC 10 Inci
• Kontrol proses otomatis
• Tampilan status operasi waktu nyata
• Pengaturan dan pemantauan parameter
• Tampilan tekanan dalam mbar dan bar

Pencairan Gas SF₆ Tekanan Tinggi

Sistem menggunakan desain pencairan tekanan tinggi untuk memulihkan gas SF₆ dan mencairkannya untuk penyimpanan yang efisien dalam silinder eksternal.

Tekanan buang maksimum kompresor SF₆ bebas oli mencapai Pemulihan SF₆, memberikan tekanan yang cukup untuk pencairan SF₆ tekanan tinggi.

Gas SF₆ → Kompresi → Filtrasi & Pengeringan → Pencairan Tekanan Tinggi → Silinder Penyimpanan

6 m³/jam

Sistem menggunakan kompresor SF₆ bebas oli khusus dengan perpindahan teoretis 3,2 m³/jam @ 50 Hz dan tekanan buang maksimum Pemulihan SF₆Bisakah sistem disesuaikan?

Desain kompresi bebas oli membantu mencegah oli pelumas masuk ke sirkuit gas SF₆ selama pemulihan.

Ini sangat cocok untuk aplikasi di mana menjaga kualitas gas SF₆ yang dipulihkan penting.

Pengeringan & Filtrasi Regeneratif

Sistem pengeringan dan filtrasi terintegrasi membantu mengurangi kontaminasi kelembaban dan partikulat selama pemulihan gas SF₆.

Filter pengering menggunakan , memungkinkan regenerasi dan penggunaan berulang., memungkinkan filter diregenerasi dan digunakan kembali.

Sistem dirancang untuk mencapai tingkat kelembaban SF₆ yang dipulihkan:

Kandungan Minyak

0–120 kg

Sistem penimbangan eksternal menyediakan rentang penimbangan Fungsi TareBisakah sistem disesuaikan?

Operator dapat memantau berat silinder langsung melalui layar sentuh dan menggunakan:

• Penimbangan Tare
• Tampilan berat waktu nyata
• Mati otomatis

Ini memungkinkan operator untuk mengontrol jumlah gas SF₆ yang ditransfer selama pengisian dan membantu mencegah pengisian berlebih.

Evakuasi Vakum Dalam

Sistem dilengkapi dengan pompa vakum 25 m³/jam dengan vakum akhir .Bisakah sistem disesuaikan?

Sistem vakum dapat digunakan untuk mengevakuasi udara dan kelembaban dari peralatan SF₆ sebelum pengisian gas.

Vakum akhir yang ditentukan dari sistem vakum keseluruhan dapat mencapai:

≤1 mbar

Desain Berpendingin Udara & Portabel

KSLH-6WYTO3Z mengadopsi desain berpendingin udara, menghilangkan kebutuhan akan sumber air pendingin eksternal.

Struktur troli portabel dilengkapi dengan roda putar dan roda tetap untuk pergerakan dan penempatan yang nyaman selama layanan lapangan.

Ini membuat sistem cocok untuk:

• Pemeliharaan gardu induk
• Servis GIS
• Pemeliharaan pemutus sirkuit
• Pemulihan gas SF₆ di lapangan
• Pemasangan peralatan listrik

Apa itu Sistem Pemulihan Gas SF₆?

Sebuah sistem pemulihan gas SF₆ adalah peralatan khusus yang digunakan untuk memulihkan, menyimpan, dan menggunakan kembali gas sulfur heksafluorida (SF₆) dari peralatan listrik secara aman selama pemeliharaan, pemasangan, dan servis.

SF₆ banyak digunakan sebagai media isolasi dan pemadam busur dalam:

• Gas Insulated Switchgear (GIS)
• Pemutus sirkuit SF₆
• Gas Insulated Lines (GIL)
• Peralatan listrik tegangan tinggi
• Peralatan gardu induk

Selama pemeliharaan, gas SF₆ harus dipulihkan daripada dilepaskan langsung ke atmosfer.

Sistem penanganan gas SF₆ yang lengkap dapat melakukan beberapa operasi penting, termasuk:

Pemulihan → Filtrasi & Pengeringan → Pencairan → Penyimpanan → Evakuasi Vakum → Pengisian Kembali

KSLH-6WYTO3Z mengintegrasikan fungsi-fungsi inti ini ke dalam satu sistem portabel.

Cara Kerja KSLH-6WYTO3Z

1. Pemulihan Gas SF₆

Gas SF₆ diekstraksi dari peralatan listrik dan ditransfer ke sistem pemulihan.

Kompresor SF₆ bebas oli 6 m³/jam khusus dengan tekanan buang maksimum 50 bar.2. Pengeringan & Filtrasi

Selama proses pemulihan, gas melewati sistem pengeringan dan filtrasi terintegrasi.

Sistem membantu menghilangkan:

Kelembaban

• Partikel padat
• Filter pengering regeneratif dapat diaktifkan melalui pemanasan vakum untuk penggunaan berulang.

3. Pencairan Tekanan Tinggi

Gas SF₆ terkompresi lebih lanjut ditekan untuk pencairan tekanan tinggi.

SF₆ yang dicairkan kemudian dapat ditransfer ke silinder penyimpanan eksternal.

4. Evakuasi Vakum

Setelah pemeliharaan atau sebelum pengisian kembali, sistem vakum mengevakuasi udara dan gas sisa dari peralatan listrik.

Pompa vakum menyediakan kecepatan pemompaan:

25 m³/jam

dan vakum akhir

≤1 mbar

.

Setelah peralatan dievakuasi, gas SF₆ dapat ditransfer dari silinder penyimpanan ke peralatan listrik.

Sistem penimbangan eksternal terus memantau berat silinder.

Fungsi mati otomatis dapat menghentikan proses pengisian sesuai dengan kondisi operasi yang telah ditentukan.

Spesifikasi Teknis

Parameter

Komponen

Layar Sentuh PLC 10 Inci

Layar sentuh PLC 10 inci terintegrasi menyediakan antarmuka terpusat untuk mengoperasikan dan memantau sistem penanganan gas SF₆.

Antarmuka Utama

Antarmuka utama memberikan gambaran umum tentang proses operasi dan status sistem.

Antarmuka Pengaturan

Antarmuka pengaturan memungkinkan operator mengonfigurasi parameter operasi dan fungsi kontrol.

Halaman Operasi

Halaman operasi memberikan informasi waktu nyata selama pemulihan, evakuasi vakum, dan pengisian SF₆.

Aplikasi

Pemeliharaan GIS

KSLH-6WYTO3Z dapat digunakan untuk pemulihan, evakuasi vakum, dan pengisian kembali gas SF₆ selama inspeksi dan pemeliharaan GIS.

Servis Pemutus Sirkuit SF₆

Sistem mendukung operasi pemulihan dan pengisian kembali SF₆ selama pemeliharaan dan servis pemutus sirkuit.

Pemeliharaan Gardu Induk

Desain berpendingin udara portabel membuat unit ini cocok untuk penanganan gas SF₆ di lokasi di gardu induk.

Pemasangan Peralatan Listrik

Sistem vakum dapat mengevakuasi udara dan gas sisa sebelum pengisian SF₆ selama pemasangan dan commissioning.

Penyimpanan & Daur Ulang Gas SF₆

SF₆ yang dipulihkan dapat dicairkan di bawah tekanan tinggi dan ditransfer ke silinder eksternal untuk penyimpanan sementara dan penggunaan kembali selanjutnya.

KSLH-6WYTO3Z vs. DILO Piccolo L030R02

Alternatif DILO Praktis untuk Penanganan Gas SF₆

Mencari alternatif DILO Piccolo L030R02?

KSLH-6WYTO3Z menyediakan solusi terintegrasi yang sebanding untuk pemulihan, pencairan, evakuasi vakum, dan pengisian SF₆, sambil menawarkan kompresor bebas oli berkapasitas lebih tinggi dan layar sentuh PLC 10 inci yang lebih besar dengan operasi otomatis penuh.
Fitur

Aksesori Standar

Selang Pengisian SF₆ DN8

Panjang: 3 m

• Koneksi: G5/8
• Satu ujung dirancang untuk koneksi ke silinder SF₆
• Selang Tekanan Tinggi DN20

Jumlah: 2 buah

• Panjang: masing-masing 5 m
• Dilengkapi dengan katup penyegelan mandiri DN20
• Manual Operasi

Manual operasi Bahasa Inggris

• Manual operasi Bahasa Mandarin
• Dirancang untuk Servis SF₆ di Lokasi

KSLH-6WYTO3Z menggabungkan fungsi utama yang diperlukan untuk servis peralatan SF₆ dalam satu unit portabel terintegrasi.

Pemulihan

Pemulihan gas SF₆ yang efisien dari peralatan listrik.

Filtrasi & Pengeringan

Pengurangan kontaminasi kelembaban dan partikulat selama pemulihan gas.

Pencairan

Pencairan tekanan tinggi untuk penyimpanan SF₆ yang efisien.

Vakum

Evakuasi vakum dalam sebelum pengisian kembali SF₆.

Pengisian

Pengisian SF₆ terkontrol dengan penimbangan silinder eksternal.

Mengapa Memilih KSTONE KSLH-6WYTO3Z?

01. Kompresi SF₆ Bebas Oli

Membantu meminimalkan kontaminasi oli dalam sirkuit gas SF₆.

02. Pencairan Tekanan Tinggi

Memungkinkan pemulihan dan pencairan gas SF₆ yang efisien untuk penyimpanan.

03. Filter Pengering Regeneratif

Regenerasi pemanasan vakum memungkinkan penggunaan filter pengering berulang kali.

04. Operasi Otomatis Penuh

Kontrol berbasis PLC menyederhanakan operasi pemulihan, vakum, dan pengisian SF₆.

05. Penimbangan Terintegrasi

Sistem penimbangan eksternal 0–120 kg dengan fungsi tare dan mati otomatis.

06. Desain Berpendingin Udara

Tidak memerlukan sumber air pendingin eksternal.

07. Struktur Portabel

Roda putar dan roda tetap memfasilitasi pergerakan dan penempatan selama servis lapangan.

08. Fungsi Servis SF₆ Terintegrasi

Pemulihan, pengeringan & filtrasi, pencairan, evakuasi vakum, dan pengisian terintegrasi ke dalam satu sistem.

Alur Kerja Servis SF₆ Khas

01 — Sambungkan

Sambungkan peralatan SF₆ dan silinder penyimpanan ke sistem.

↓

06 — Isi Ulang

Pulihkan gas SF₆ menggunakan kompresor bebas oli.

↓

06 — Isi Ulang

Kurangi kontaminasi kelembaban dan partikulat.

↓

06 — Isi Ulang

Cairkan SF₆ yang dipulihkan di bawah tekanan tinggi dan transfer ke silinder penyimpanan.

↓

06 — Isi Ulang

Evakuasi peralatan listrik sebelum pengisian kembali.

↓

06 — Isi Ulang

Isi ulang gas SF₆ sambil memantau berat silinder melalui sistem penimbangan eksternal.

Pertanyaan yang Sering Diajukan

Untuk apa KSLH-6WYTO3Z digunakan?

KSLH-6WYTO3Z adalah sistem penanganan gas SF₆ otomatis penuh yang dirancang untuk pemulihan gas SF₆, pencairan tekanan tinggi, evakuasi vakum, dan pengisian kembali GIS, pemutus sirkuit, dan peralatan listrik terisolasi SF₆ lainnya.

Apakah kompresor SF₆ bebas oli?

Ya. Sistem menggunakan

kompresor SF₆ bebas oli 6 m³/jam khusus dengan tekanan buang maksimum 50 bar.Apakah sistem memerlukan air pendingin?

Tidak. KSLH-6WYTO3Z menggunakan desain berpendingin udara dan tidak memerlukan sumber air pendingin eksternal.

Bisakah sistem berhenti mengisi secara otomatis?

Ya. Sistem penimbangan eksternal 0–120 kg mendukung penimbangan tare dan mati otomatis.

Berapa kapasitas pompa vakumnya?

Pompa vakum memiliki kecepatan pemompaan

25 m³/jam dan vakum akhir ≤1 mbar.Bisakah sistem disesuaikan?

Ya. Filter pengering menggunakan

regenerasi aktivasi pemanasan vakum, memungkinkan regenerasi dan penggunaan berulang.Gas apa yang dapat ditangani oleh sistem?

KSLH-6WYTO3Z secara khusus dirancang untuk

aplikasi penanganan gas SF₆.Bisakah sistem disesuaikan?

KSTONE menyediakan solusi penanganan gas SF₆ yang disesuaikan sesuai dengan konfigurasi peralatan, persyaratan silinder penyimpanan, catu daya, dan kondisi aplikasi.
