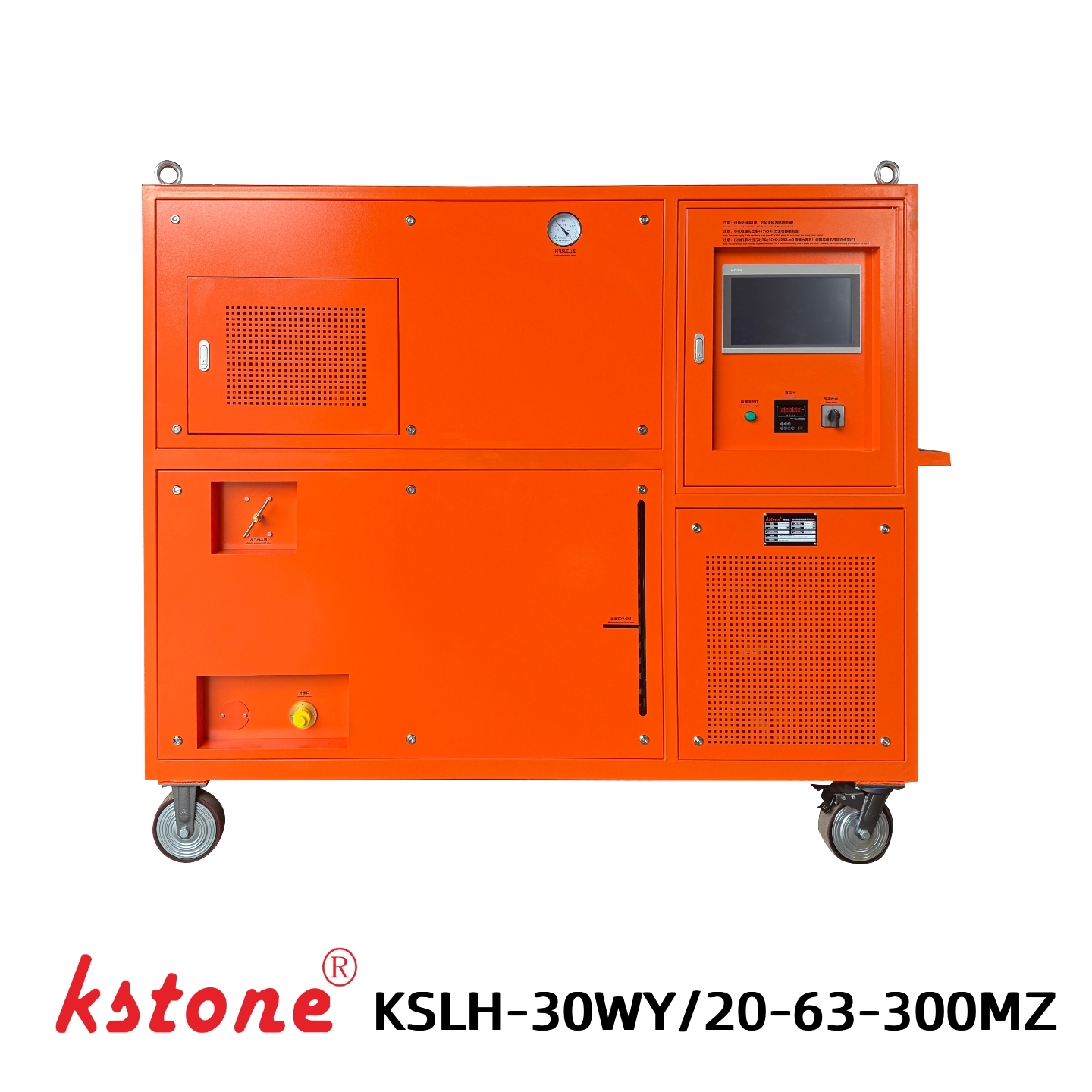

Kereta Servis SF₆ Sepenuhnya Otomatis Untuk Pemulihan, Vakum & Pengisian Daya
| Tempat asal | shanghai |
|---|---|
| Nama merek | KSTONE |
| Sertifikasi | ISO-9001 |
| Nomor model | KSLH-30WY/20-63-300MZ |
| Dokumen | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Kuantitas min Order | 1 |
| Harga | $40000-$50000 |
| Kemasan rincian | kotak kayu/kotak karton |
| Waktu pengiriman | 45 hari |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 100 unit per tahun |
Detail produk
| Tekanan awal pemulihan | 0,8MPa | Tekanan akhir pemulihan | ≤1 kPa |
|---|---|---|---|
| Waktu Pemulihan per 1 m³ | ≤0,3 jam/m³ | Vakum Tertinggi | T/T,L/C,D/P,D/A |
| Retensi Vakum | ≤400 Pa naik setelah 24 jam dari 133 Pa | Volume Kapal Penyimpanan | 300 L |
| Menyoroti | kereta servis SF6 otomatis penuh,sistem pemulihan SF6 dengan vakum,kereta pengisian SF6 untuk servis |
||
Deskripsi Produk
Kereta Servis SF₆ Otomatis Penuh untuk Pemulihan, Vakum & Pengisian – KSLH-30WY/20-63-300MZ
Sistem Pemulihan, Vakum, Pengisian, Penyimpanan & Pengeringan Gas SF₆ Terintegrasi dengan Tangki Penyimpanan 300 L
Tinjauan Produk
KSLH-30WY/20-63-300MZ Kereta Servis SF₆ Otomatis Penuh adalah sistem penanganan gas SF₆ terintegrasi yang dirancang untuk pemulihan, vakum, pengisian, penyimpanan, pengisian silinder, dan pengeringan gas SF₆ selama pembuatan, pemasangan, komisioning, dan pemeliharaan peralatan listrik berinsulasi SF₆.
Sistem ini mengadopsi prinsip likuifikasi tekanan tinggi. Selama pemulihan SF₆, gas dikompresi ke tekanan yang lebih tinggi dan dicairkan untuk penyimpanan atau transfer yang efisien ke dalam silinder gas. Sistem filtrasi dan pengeringan bawaan membantu menghilangkan kelembaban dan kontaminan dari gas SF₆ yang dipulihkan.
Dilengkapi dengan sistem kontrol layar sentuh PLC, kereta servis menyediakan mode operasi otomatis untuk vakum, pemulihan SF₆, pengisian seimbang, dan pengisian berbantuan kompresor. Alur proses dan status operasi dapat ditampilkan langsung di layar sentuh, menyederhanakan operasi dan mengurangi intervensi manual.
Sistem ini menggunakan desain berpendingin udara dan konfigurasi dorong tangan bergerak, memungkinkan operasi tanpa sumber air eksternal.
Dengan tangki penyimpanan 300 L, kompresor SF₆ 30 m³/jam, dan pompa vakum 63 m³/jam, KSLH-30WY/20-63-300MZ cocok untuk aplikasi penanganan gas SF₆ profesional yang melibatkan GIS, pemutus sirkuit, dan peralatan listrik berinsulasi SF₆ lainnya.
Fitur Utama
Kontrol PLC Otomatis Penuh
Sistem kontrol PLC terintegrasi menyediakan mode operasi otomatis untuk vakum, pemulihan, pengisian seimbang, dan pengisian berbantuan kompresor. Alur proses dan parameter operasi ditampilkan di layar sentuh.
Likuifikasi SF₆ Tekanan Tinggi
Sistem menggunakan teknologi likuifikasi tekanan tinggi untuk mengubah gas SF₆ yang dipulihkan menjadi cair untuk penyimpanan yang efisien, meningkatkan efisiensi pemulihan dan mengurangi kebutuhan volume penyimpanan.
Pemulihan, Vakum & Pengisian SF₆ Terintegrasi
Satu kereta servis menggabungkan beberapa fungsi penanganan SF₆ penting, termasuk pemulihan gas, evakuasi vakum, pengisian, penyimpanan, dan pengisian silinder.
Tangki Penyimpanan SF₆ 300 L
Tangki penyimpanan terintegrasi memiliki volume nominal 300 L dan kapasitas penyimpanan SF₆ cair hingga 300 kg, menyediakan penyimpanan di tempat selama operasi servis.
Sistem Vakum Kapasitas Tinggi
Sistem dilengkapi dengan pompa vakum 63 m³/jam dengan vakum akhir ≤10 Pa untuk evakuasi peralatan listrik SF₆ sebelum pengisian gas.
Pengeringan & Pemurnian Gas
Sistem filtrasi dan pengeringan dimasukkan ke dalam proses pemulihan SF₆. Filter desikan yang dapat diregenerasi sendiri menggunakan regenerasi aktivasi pemanasan vakum, membantu menjaga kinerja pengeringan sistem.
Desain Bergerak Berpendingin Udara
Konfigurasi berpendingin udara menghilangkan kebutuhan akan sumber air eksternal. Struktur bergerak dorong tangan memungkinkan kereta servis dipindahkan dengan nyaman di sekitar area servis dan pemeliharaan.
Fungsi Utama
- Pemulihan Gas SF₆ Otomatis Penuh
- Evakuasi Vakum SF₆
- Pengisian Gas SF₆
- Pengisian Tekanan Seimbang
- Pengisian Berbantuan Kompresor
- Penyimpanan Gas SF₆
- Pengisian Silinder SF₆
- Filtrasi Gas SF₆
- Pengeringan Gas SF₆
- Pemurnian Gas SF₆
- Filtrasi Desikan yang Dapat Diregenerasi Sendiri
- Kontrol Layar Sentuh PLC
Aplikasi
KSLH-30WY/20-63-300MZ dirancang untuk operasi penanganan gas SF₆ yang terkait dengan pembuatan, pemasangan, komisioning, dan pemeliharaan peralatan listrik.
Pemeliharaan GIS
Sistem dapat digunakan untuk memulihkan SF₆ sebelum pemeliharaan GIS dan mengevakuasi peralatan sebelum diisi ulang dengan gas SF₆.
Pemutus Sirkuit SF₆
Cocok untuk pemulihan, vakum, dan pengisian gas SF₆ selama pemasangan, pemeliharaan, dan servis pemutus sirkuit.
Manufaktur Peralatan Listrik SF₆
Fungsi pemulihan, vakum, dan pengisian terintegrasi membuat sistem ini cocok untuk penanganan gas SF₆ selama produksi dan perakitan peralatan listrik berinsulasi SF₆.
Pemasangan & Komisioning Peralatan
Kereta servis dapat digunakan untuk evakuasi vakum dan pengisian SF₆ selama pemasangan dan komisioning GIS dan peralatan berinsulasi SF₆ lainnya.
Pemulihan & Penyimpanan Gas SF₆
SF₆ yang dipulihkan dapat dicairkan dan disimpan dalam tangki penyimpanan 300 L terintegrasi atau ditransfer ke silinder gas.
Penggunaan Kembali & Perawatan Gas SF₆
Sistem filtrasi dan pengeringan membantu mengkondisikan gas SF₆ yang dipulihkan sebelum penyimpanan atau penggunaan kembali selanjutnya, tergantung pada kualitas gas dan persyaratan aplikasi.
Spesifikasi Teknis
Kinerja Sistem
| Parameter | Spesifikasi |
|---|---|
| Model | KSLH-30WY/20-63-300MZ |
| Tipe Sistem | Otomatis Penuh, Likuifikasi Tekanan Tinggi, Berpendingin Udara, Bergerak |
| Suhu Lingkungan Operasi | -10°C hingga 40°C |
| Tekanan Awal Pemulihan | 0,8 MPa |
| Tekanan Akhir Pemulihan | ≤1 kPa |
| Waktu Pemulihan per 1 m³ | ≤0,3 jam/m³ |
| Tekanan Awal Pengisian | ≤133 Pa |
| Tekanan Akhir Pengisian | 0,7 MPa |
| Waktu Pengisian per 1 m³ | ≤0,15 jam/m³ |
| Waktu Vakum | ≤0,45 jam/m³ dari 0,1 MPa hingga 133 Pa |
| Vakum Akhir | ≤10 Pa |
| Retensi Vakum | kenaikan ≤400 Pa setelah 24 jam dari 133 Pa |
| Tingkat Kebocoran Tahunan | ≤0,5% |
| Kandungan Kelembaban SF₆ yang Dipulihkan | ≤60 ppm/V |
| Metode Penyimpanan | Cair |
| Tekanan Penyimpanan | 3,9 MPa |
| Volume Tangki Penyimpanan | 300 L |
| Kapasitas Penyimpanan Cair | 300 kg |
| Metode Likuifikasi | Likuifikasi Tekanan Tinggi |
| Regenerasi Desikan | Aktivasi Pemanasan Vakum |
| Catu Daya | 3-Fasa, 4-Kabel, 415 V, 50 Hz |
| Daya Total | ≤18 kW |
| Tingkat Kebisingan | ≤75 dB(A) |
| Berat Peralatan | ≤1.000 kg |
Kompresor SF₆
KSLH-30WY/20-63-300MZ dilengkapi dengan kompresor SF₆ semi-hermetik, berpendingin udara yang dirancang untuk pemulihan dan likuifikasi SF₆ tekanan tinggi.
| Parameter | Spesifikasi |
|---|---|
| Tipe Kompresor | Semi-Hermetik, Berpendingin Udara |
| Perpindahan Teoretis | 30 m³/jam |
| Tekanan Buang Maksimum | 5 MPa |
| Tekanan Buang yang Diizinkan | 4,7 MPa |
| Tekanan Hisap Minimum yang Diizinkan | 53 kPa |
| Tekanan Hisap Maksimum yang Diizinkan | 0,3 MPa |
| Suhu Buang Maksimum | 130°C |
| Daya | 11 kW |
| Catu Daya | 3-Fasa, 415 V, 50 Hz |
Sistem Pompa Vakum
Sistem ini menggabungkan sistem pompa vakum berkapasitas tinggi untuk evakuasi peralatan listrik SF₆ sebelum pengisian gas.
| Parameter | Spesifikasi |
|---|---|
| Kecepatan Pompa | 63 m³/jam |
| Vakum Akhir | ≤10 Pa |
| Minyak Pelumas | PRO100 |
| Daya | 2,2 kW |
| Catu Daya | 3-Fasa, 415 V, 50 Hz |
Pompa Vakum Bebas Minyak
Pompa vakum bebas minyak tambahan dimasukkan ke dalam sistem.
| Parameter | Spesifikasi |
|---|---|
| Kecepatan Pompa | 20 m³/jam |
| Vakum Akhir | ≤10 Pa |
| Minyak Pelumas | Tidak Ada |
| Daya | 3 kW |
| Catu Daya | 3-Fasa, 415 V, 50 Hz |
Tangki Penyimpanan SF₆
Tangki penyimpanan terintegrasi memungkinkan SF₆ yang dipulihkan disimpan dalam bentuk cair setelah proses likuifikasi tekanan tinggi.
| Parameter | Spesifikasi |
|---|---|
| Kategori Tangki | Kelas II |
| Tekanan Desain | 3,9 MPa |
| Bahan | Baja Karbon |
| Suhu Desain | 100°C |
| Volume Tangki Penyimpanan | 300 L |
| Kapasitas Penyimpanan | 300 kg |
Prinsip Kerja
KSLH-30WY/20-63-300MZ menggabungkan kompresor SF₆, sistem pompa vakum, tangki penyimpanan, sistem filtrasi dan pengeringan, katup, dan instrumen pengukur ke dalam satu kereta servis terintegrasi.
Selama pemulihan SF₆, kompresor menarik gas SF₆ dari peralatan listrik dan mengompresnya ke tekanan tinggi. Berdasarkan karakteristik tekanan-suhu SF₆, gas terkompresi dicairkan dan ditransfer ke tangki penyimpanan atau silinder gas yang terhubung.
Selama proses pemulihan, sistem filtrasi dan pengeringan membantu menghilangkan kelembaban dan kontaminan partikulat dari gas SF₆ yang dipulihkan.
Untuk vakum, sistem pompa vakum mengevakuasi udara dan gas sisa dari peralatan listrik sebelum pengisian SF₆.
Untuk pengisian, sistem menyediakan dua mode pengisian otomatis:
- Pengisian Seimbang menggunakan tekanan tangki penyimpanan
- Pengisian Berbantuan Kompresor untuk aplikasi yang membutuhkan tekanan pengisian lebih tinggi
Konfigurasi terintegrasi ini memungkinkan satu kereta servis untuk melakukan operasi penanganan gas SF₆ utama yang diperlukan selama servis peralatan listrik.
Mode Operasi Otomatis
Sistem kontrol PLC menyediakan empat mode operasi otomatis utama.
Vakum
Sistem vakum mengevakuasi peralatan listrik yang terhubung ke tingkat vakum yang diperlukan sebelum pengisian SF₆.
Pemulihan SF₆
Gas SF₆ dipulihkan dari peralatan listrik yang terhubung dan dicairkan untuk penyimpanan.
Pengisian Seimbang
SF₆ diisi ke dalam peralatan listrik menggunakan tekanan yang tersedia di tangki penyimpanan.
Pengisian Berbantuan Kompresor
Kompresor SF₆ memberikan tekanan tambahan selama pengisian ketika tekanan tangki penyimpanan saja tidak mencukupi.
Sistem Kontrol
Antarmuka layar sentuh PLC menyediakan tampilan yang jelas dari alur proses sistem dan status operasi.
Parameter operasi yang dapat disesuaikan meliputi:
- Nilai Berhenti Vakum
- Penundaan Berhenti Vakum
- Pengaturan Perlindungan Kompresor
- Pengaturan Penghentian Pengisian
- Penundaan Penghentian Pengisian
- Pengaturan Penghentian Pemulihan
- Penundaan Penghentian Pemulihan
Sistem juga menyediakan antarmuka operasi manual untuk kontrol katup dan komponen individu jika diperlukan.
Sistem Filtrasi & Pengeringan Gas SF₆
KSLH-30WY/20-63-300MZ mencakup sistem filtrasi dan pengeringan untuk mengkondisikan gas SF₆ yang dipulihkan.
Sistem menggunakan filter desikan yang dapat diregenerasi sendiri. Desikan dapat diregenerasi melalui aktivasi pemanasan vakum, mengurangi kebutuhan untuk penggantian media pengering yang sering.
Kandungan kelembaban SF₆ yang dipulihkan yang ditentukan adalah ≤60 ppm/V dalam kondisi pengujian yang dinyatakan.
Aksesori Standar
| No. | Nama dan Spesifikasi | Unit | Jml |
|---|---|---|---|
| 1 | Kereta Pemulihan, Vakum dan Pengisian Otomatis Penuh | Set | 1 |
| 2 | Manual Pengguna | Salinan | 1 |
| 3 | Sertifikat Kesesuaian | Salinan | 1 |
| 4 | Selang karet berlapis kawat baja lapis ganda M27×1,5×5(m), satu ujung dengan konektor silinder katup bola, satu ujung dengan konektor segel otomatis DN20 | Buah | 1 |
| 5 | Selang karet berlapis kawat baja lapis ganda M27×1,5×10(m), kedua ujung dengan konektor segel otomatis DN20 | Buah | 1 |
| 6 | Gasket segel M36×2 | Pcs | 5 |
| 7 | Gasket segel M27×1,5 | Pcs | 10 |
| 8 | Kabel daya | m | 10 |
Catatan: Selang koneksi, konektor, dan adaptor dapat disesuaikan sesuai dengan antarmuka peralatan listrik SF₆ dan silinder gas pelanggan.
Mengapa Memilih KSLH-30WY/20-63-300MZ?
Satu Sistem untuk Servis SF₆ Lengkap
Pemulihan, vakum, pengisian, penyimpanan, pengisian silinder, filtrasi, dan pengeringan diintegrasikan ke dalam satu kereta servis bergerak.
Operasi Otomatis
Sistem kontrol PLC menyederhanakan operasi proses penanganan SF₆ yang kompleks dan memungkinkan pengguna memilih mode operasi otomatis yang berbeda.
Pemulihan SF₆ Efisiensi Tinggi
Prinsip likuifikasi tekanan tinggi memungkinkan SF₆ yang dipulihkan dicairkan untuk penyimpanan dan transfer yang efisien.
Kapasitas Penyimpanan Besar 300 L
Tangki penyimpanan terintegrasi 300 L menyediakan kapasitas di tempat yang cukup untuk SF₆ yang dipulihkan.
Kinerja Vakum Tinggi
Dengan pompa vakum 63 m³/jam dan vakum akhir ≤10 Pa, sistem ini cocok untuk evakuasi vakum sebelum pengisian SF₆.
Tidak Perlu Sumber Air Eksternal
Desain berpendingin udara menghilangkan kebutuhan akan pasokan air pendingin, membuat kereta servis lebih nyaman untuk aplikasi lapangan.
FAQ
Apa itu kereta servis SF₆ otomatis penuh?
Kereta servis SF₆ otomatis penuh adalah sistem terintegrasi yang digunakan untuk pemulihan, vakum, pengisian, penyimpanan gas SF₆, dan operasi perawatan gas terkait. Ini menggabungkan kompresor, pompa vakum, tangki penyimpanan, katup, instrumen, dan sistem kontrol ke dalam satu unit bergerak.
Fungsi apa yang disediakan oleh KSLH-30WY/20-63-300MZ?
Sistem menyediakan fungsi pemulihan SF₆, vakum, pengisian, penyimpanan, pengisian silinder, filtrasi, pengeringan, dan pemurnian.
Berapa banyak SF₆ yang dapat ditampung oleh tangki penyimpanan?
Tangki penyimpanan terintegrasi memiliki volume 300 L dan kapasitas penyimpanan SF₆ cair yang ditentukan sebesar 300 kg.
Berapa kapasitas pemulihan SF₆?
Sistem menggunakan kompresor SF₆ 30 m³/jam. Dalam kondisi operasi yang ditentukan, waktu pemulihan adalah ≤0,3 jam/m³.
Tingkat vakum berapa yang dapat dicapai sistem?
Sistem vakum memiliki vakum akhir ≤10 Pa.
Seberapa cepat sistem dapat mengevakuasi peralatan listrik SF₆?
Waktu vakum yang ditentukan adalah ≤0,45 jam/m³ dari 0,1 MPa hingga 133 Pa, tergantung pada volume peralatan aktual dan kondisi operasi.
Bisakah KSLH-30WY/20-63-300MZ mengisi kembali SF₆ ke peralatan listrik?
Ya. Sistem menyediakan mode pengisian seimbang dan pengisian berbantuan kompresor.
Bisakah sistem mengisi SF₆ ke dalam silinder gas?
Ya. Kereta servis mendukung transfer SF₆ dan pengisian silinder.
Apakah sistem termasuk pengeringan dan pemurnian SF₆?
Ya. Sistem menggabungkan komponen filtrasi dan pengeringan, termasuk filter desikan yang dapat diregenerasi sendiri. Kandungan kelembaban SF₆ yang dipulihkan yang ditentukan adalah ≤60 ppm/V.
Apakah kereta servis SF₆ memerlukan air pendingin?
Tidak. Sistem menggunakan desain berpendingin udara, jadi sumber air pendingin eksternal tidak diperlukan.
Bisakah peralatan disesuaikan?
Ya. KSTONE dapat menyesuaikan selang koneksi, adaptor, antarmuka, kapasitas penyimpanan, catu daya, dan konfigurasi sistem lainnya sesuai dengan persyaratan peralatan SF₆ dan aplikasi pelanggan.
Peralatan Penanganan Gas SF₆ Terkait
Untuk kebutuhan penanganan gas SF₆ yang berbeda, KSTONE juga menyediakan:
- Unit Pemulihan Gas SF₆
- Sistem Pemulihan & Pengisian Ulang SF₆ Otomatis Penuh
- Sistem Pemulihan & Pemurnian Gas SF₆
- Sistem Pompa Vakum SF₆
- Penganalisis Gas SF₆
- Detektor Kebocoran SF₆
- Sistem Gas Campuran SF₆/N₂
Minta Solusi Kereta Servis SF₆
Mencari sistem pemulihan, vakum, dan pengisian SF₆ otomatis penuh untuk GIS, pemutus sirkuit, atau peralatan listrik berinsulasi SF₆ lainnya?
Hubungi KSTONE dengan tingkat tegangan peralatan Anda, kapasitas gas SF₆, kapasitas penyimpanan yang dibutuhkan, antarmuka koneksi, dan persyaratan catu daya. Tim teknis kami dapat merekomendasikan konfigurasi kereta servis SF₆ yang sesuai untuk aplikasi Anda.
