Sistem penanganan gas SF6 berkapasitas tinggi yang dirancang untuk pemulihan, penyimpanan, pemompaan vakum, pengisian dan pengolahan

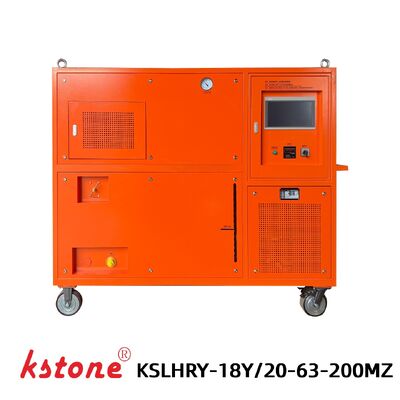

Perangkat Pemulihan Gas SF6 KSLHRY-18Y/20-63-200MZ(415V)

Sistem Pemulihan Gas SF6 Pencairan Tekanan Tinggi dengan Tangki Penyimpanan 600L

Perangkat Pemulihan Gas SF6 KSTONE KSLHRY-18Y/20-63-200MZ(415V) adalah sistem penanganan gas SF6 tugas berat yang dirancang untuk pemulihan, penyimpanan, pemompaan vakum, pengisian, dan pengolahan gas sulfur heksafluorida (SF6) dari GIS, pemutus sirkuit, dan peralatan listrik berinsulasi SF6 lainnya.

Menggunakan metode pemulihan pencairan tekanan tinggi, sistem ini mengompres SF6 ke tekanan tinggi dan mengubahnya menjadi bentuk cair untuk penyimpanan yang efisien. Sistem ini mengintegrasikan kompresor SF6, pompa vakum, tangki penyimpanan 600L, sistem filtrasi, dan sistem pengeringan ke dalam satu unit bergerak.

Dengan kontrol layar sentuh PLC, pendinginan udara, dan kapasitas penyimpanan 600L, sistem pemulihan gas SF6 ini cocok untuk produsen peralatan listrik, gardu induk, utilitas listrik, dan aplikasi pemeliharaan SF6 yang membutuhkan penanganan gas berkapasitas tinggi.

Fitur Utama

Pemulihan Pencairan Tekanan Tinggi

Kompresor SF6 menggunakan teknologi pencairan tekanan tinggi untuk mengubah SF6 yang dipulihkan menjadi bentuk cair untuk penyimpanan dan pengisian silinder yang efisien.

Kapasitas Penyimpanan SF6 600L

Wadah penyimpanan 600L terintegrasi mendukung penyimpanan gas dan cair SF6 serta menyediakan kapasitas yang cukup untuk operasi pemulihan SF6 skala besar.

Penanganan Gas SF6 Multifungsi

Satu sistem mengintegrasikan:

• Pemulihan gas SF6
• Penyimpanan gas SF6
• Pemompaan vakum
• Pengisian gas SF6
• Pengisian silinder SF6
• Filtrasi gas
• Pengeringan gas

Kontrol PLC Otomatis

Antarmuka layar sentuh PLC menyediakan sistem kontrol intuitif dengan mode operasi khusus untuk pemompaan vakum, pemulihan, pengisian, dan pengisian silinder.

Sistem Pengeringan Regeneratif Mandiri

Filter pengering bawaan menggunakan regenerasi aktivasi pemanasan vakum, memungkinkan sistem pengeringan diregenerasi untuk operasi berulang.

Desain Berpendingin Udara dan Bergerak

Sistem menggunakan pendinginan udara dan tidak memerlukan sumber air eksternal, membuatnya cocok untuk operasi layanan lapangan dan pemeliharaan.

Pengolahan Gas SF6

Selama proses pemulihan, sistem filtrasi dan pengeringan terintegrasi membantu menghilangkan kelembaban dan partikel padat dari gas SF6 yang dipulihkan.

Fungsi Utama

Pemulihan dan Penyimpanan Gas SF6

Sistem memulihkan gas SF6 dari peralatan listrik dan menyimpannya di wadah penyimpanan 600L terintegrasi. Pencairan tekanan tinggi meningkatkan efisiensi penyimpanan.

Pemompaan Vakum

Pompa vakum khusus disediakan untuk mengosongkan peralatan listrik SF6 sebelum pengisian gas atau commissioning.

Pengisian Gas SF6

SF6 yang disimpan dapat ditransfer kembali ke switchgear melalui sistem pengisian. Tekanan pengisian dapat dikontrol melalui katup pereduksi tekanan.

Pengisian Silinder SF6

Kompresor tekanan tinggi memungkinkan SF6 yang dipulihkan ditransfer ke silinder SF6 eksternal.

Pengisian silinder SF6 adalah operasi teknis dan hanya boleh dilakukan oleh personel terlatih yang mengikuti prosedur keselamatan yang berlaku.

Filtrasi dan Pengeringan

Sirkuit pemulihan menggabungkan filtrasi dan sistem pengeringan regeneratif untuk membantu menjaga kualitas SF6 yang dipulihkan selama penanganan.

Spesifikasi Teknis

Parameter	Spesifikasi
Model	KSLHRY-18Y/20-63-200MZ(415V)
Tipe	Pencairan tekanan tinggi, berpendingin udara, bergerak
Suhu Sekitar	-10°C hingga 40°C
Tekanan Awal Pemulihan	≤ 10 bar
Tekanan Akhir Pemulihan	≤ 0 MPa
Tekanan Awal Pengisian	≤ 133 Pa
Tekanan Akhir Pengisian	≤ 10 bar
Vakum Tertinggi	≤ 2 × 10⁻³ mbar
Tingkat Kebocoran Tahunan	≤ 0,5%
Kelembaban SF6 yang Dipulihkan	≤ 60 ppm/V
Kandungan Minyak SF6 yang Dipulihkan	0 ppm
Mode Penyimpanan	Gas / Cair
Tekanan Tangki Penyimpanan	50 bar
Volume Tangki Penyimpanan	600 L
Kapasitas Penyimpanan Cair	600 kg
Metode Pencairan	Pencairan tekanan tinggi
Regenerasi Filter Pengering	Regenerasi aktivasi pemanasan vakum
Catu Daya	3 Fase, 415V, 50Hz
Daya Total	≤ 15 kW
Tingkat Kebisingan	≤ 75 dB(A)
Berat Peralatan	≤ 600 kg

Kompresor SF6

Parameter	Spesifikasi
Tipe Kompresor	Piston berpendingin udara
Perpindahan Teoritis	6 m³/jam
Tekanan Pembuangan Maksimum	30 bar
Tekanan Pembuangan yang Diizinkan	28 bar
Tekanan Hisap Minimum yang Diizinkan	50 mbar
Tekanan Hisap Maksimum yang Diizinkan	5 bar
Suhu Knalpot Maksimum	130°C
Daya Kompresor	2,2 kW

Pompa Vakum

Parameter	Spesifikasi
Kecepatan Pemompaan	40 m³/jam
Vakum Tertinggi	≤ 0,1 mbar
Daya	2,2 kW

Tangki Penyimpanan

Parameter	Spesifikasi
Kategori Wadah	Tipe II
Tekanan Desain	39 bar
Suhu Desain	100°C
Volume	600 L
Kapasitas Penyimpanan Cair	600 kg

Prinsip Kerja

KSLHRY-18Y/20-63-200MZ(415V) menggabungkan kompresor SF6, pompa vakum, wadah penyimpanan, sistem filtrasi, sistem pengeringan, katup, dan instrumen pengukur.

Selama pemulihan SF6, kompresor meningkatkan tekanan gas yang dipulihkan. Berdasarkan karakteristik tekanan-suhu SF6, gas dicairkan di bawah kondisi tekanan tinggi dan disimpan di wadah penyimpanan 600L.

Pada saat yang sama, sistem filtrasi dan pengeringan membantu menghilangkan kelembaban dan partikel padat selama penanganan gas.

Sistem selanjutnya dapat menggunakan SF6 yang disimpan untuk pengisian gas atau mentransfer SF6 ke silinder eksternal melalui sirkuit pengisian tekanan tinggi.

Kontrol Otomatis PLC

Sistem kontrol layar sentuh PLC menyediakan mode operasi khusus untuk berbagai prosedur penanganan SF6.

Mode Operasi Otomatis

• Pemompaan Vakum
• Pemulihan SF6
• Pengisian SF6
• Tangki Penyimpanan ke Pengisian Silinder
• Pemulihan Pipa Silinder

Sistem ini juga menyediakan antarmuka operasi manual untuk kontrol katup dan komponen individu selama commissioning dan pemeliharaan.

KSLHRY-18Y/20-63-200MZ(415V) cocok untuk penanganan gas SF6 selama:

• Instalasi dan commissioning GIS
• Pemeliharaan GIS
• Servis pemutus sirkuit SF6
• Pemeliharaan gardu induk
• Manufaktur peralatan listrik SF6
• Pemulihan dan penyimpanan gas SF6
• Pengisian silinder SF6
• Penggantian dan perbaikan peralatan listrik

Sangat cocok untuk aplikasi yang membutuhkan penyimpanan SF6 berkapasitas besar dan fungsi penanganan gas yang komprehensif.

Paket standar meliputi:

• 1 × Perangkat Pemulihan Gas SF6
• 1 × Manual Pengguna
• 1 × Sertifikat Kesesuaian
• 1 × selang kawat baja berlapis ganda 5 m dengan konektor segel mandiri DN20 dan konektor katup bola silinder
• 1 × selang karet berlapis ganda 10 m dengan konektor segel mandiri DN20
• 10 × gasket segel M27 × 1,5
• 10 × gasket segel M36 × 2
• 1 × adaptor ulir betina M36 × 2 ke ulir jantan M27 × 1,5
• 1 × Kunci Pas
• 1 × Penutup Tahan Hujan

Selang, konektor, dan adaptor juga dapat disesuaikan sesuai dengan antarmuka GIS, pemutus sirkuit, atau peralatan SF6 pelanggan.

KSTONE berspesialisasi dalam peralatan pemulihan, penanganan, pengujian, dan pengolahan gas SF6 untuk aplikasi transmisi dan distribusi daya.

Sistem pemulihan gas SF6 kami dirancang untuk berbagai kapasitas peralatan dan persyaratan operasi, mulai dari unit pemulihan portabel hingga sistem layanan SF6 otomatis berkapasitas besar.

Untuk proyek yang membutuhkan konfigurasi khusus, KSTONE dapat memberikan solusi berdasarkan:

• Kapasitas gas SF6
• Kecepatan pemulihan
• Volume tangki penyimpanan
• Catu daya
• Persyaratan vakum
• Persyaratan pengisian gas
• Antarmuka GIS dan pemutus sirkuit
• Operasi otomatis atau manual

Hubungi KSTONE untuk mendiskusikan kebutuhan pemulihan gas SF6 Anda.

Untuk solusi penanganan gas SF6 yang lengkap, Anda mungkin juga tertarik pada:

Sistem Pemulihan Gas SF6
Jelajahi berbagai konfigurasi pemulihan, pemompaan vakum, pengisian, dan penyimpanan.

Penganalisis Gas SF6
Ukur kemurnian SF6, kelembaban, dan produk dekomposisi setelah pemeliharaan atau pemulihan gas.

Detektor Kebocoran SF6
Temukan kebocoran SF6 dari GIS, pemutus sirkuit, katup, dan peralatan SF6 lainnya.

Sistem Pemompaan Vakum SF6
Solusi vakum khusus untuk mengosongkan peralatan listrik SF6.

Peralatan Pencampuran dan Pengisian Gas SF6/N²
Untuk aplikasi yang membutuhkan pencampuran dan pengisian gas SF6/N² yang terkontrol.

Dirancang untuk memulihkan, menyimpan, memompa vakum, mengisi, dan menangani gas SF6 dari GIS, pemutus sirkuit, dan peralatan listrik berinsulasi SF6 lainnya.

Sistem ini dilengkapi dengan tangki penyimpanan 600L dengan kapasitas penyimpanan cair yang dinyatakan hingga 600 kg.

Ya. Sistem menggunakan kompresor SF6 tekanan tinggi untuk mentransfer SF6 yang dipulihkan ke silinder eksternal.

Tidak. Sistem ini menggunakan desain berpendingin udara dan tidak memerlukan sumber air eksternal.

Ya. Sistem menggunakan kontrol layar sentuh PLC dan menyediakan mode operasi otomatis untuk pemompaan vakum, pemulihan, pengisian, dan pengisian silinder.

Ya. Selang, adaptor, dan konektor dapat dikonfigurasi sesuai dengan antarmuka GIS atau pemutus sirkuit pelanggan.

Konfigurasi standar menggunakan catu daya 3 fase 415V, 50Hz.

Mencari sistem pemulihan gas SF6 600L untuk pemeliharaan GIS, servis pemutus sirkuit, atau aplikasi gardu induk?

Kirimkan tegangan peralatan Anda, jumlah gas SF6, kapasitas penyimpanan yang dibutuhkan, catu daya, dan antarmuka koneksi. KSTONE dapat merekomendasikan konfigurasi pemulihan dan penanganan gas SF6 yang sesuai untuk aplikasi Anda.

Model: KSLHRY-18Y/20-63-200MZ(415V)

Hubungi KSTONE untuk spesifikasi teknis, penawaran, dan konfigurasi khusus.
