Penganalisis Gas SF₆ Titik Embun, Kemurnian & SO₂ dengan Pemulihan

KS30-3-R

Pengukuran Kualitas Gas SF₆ 3-in-1 dengan Pemulihan Gas

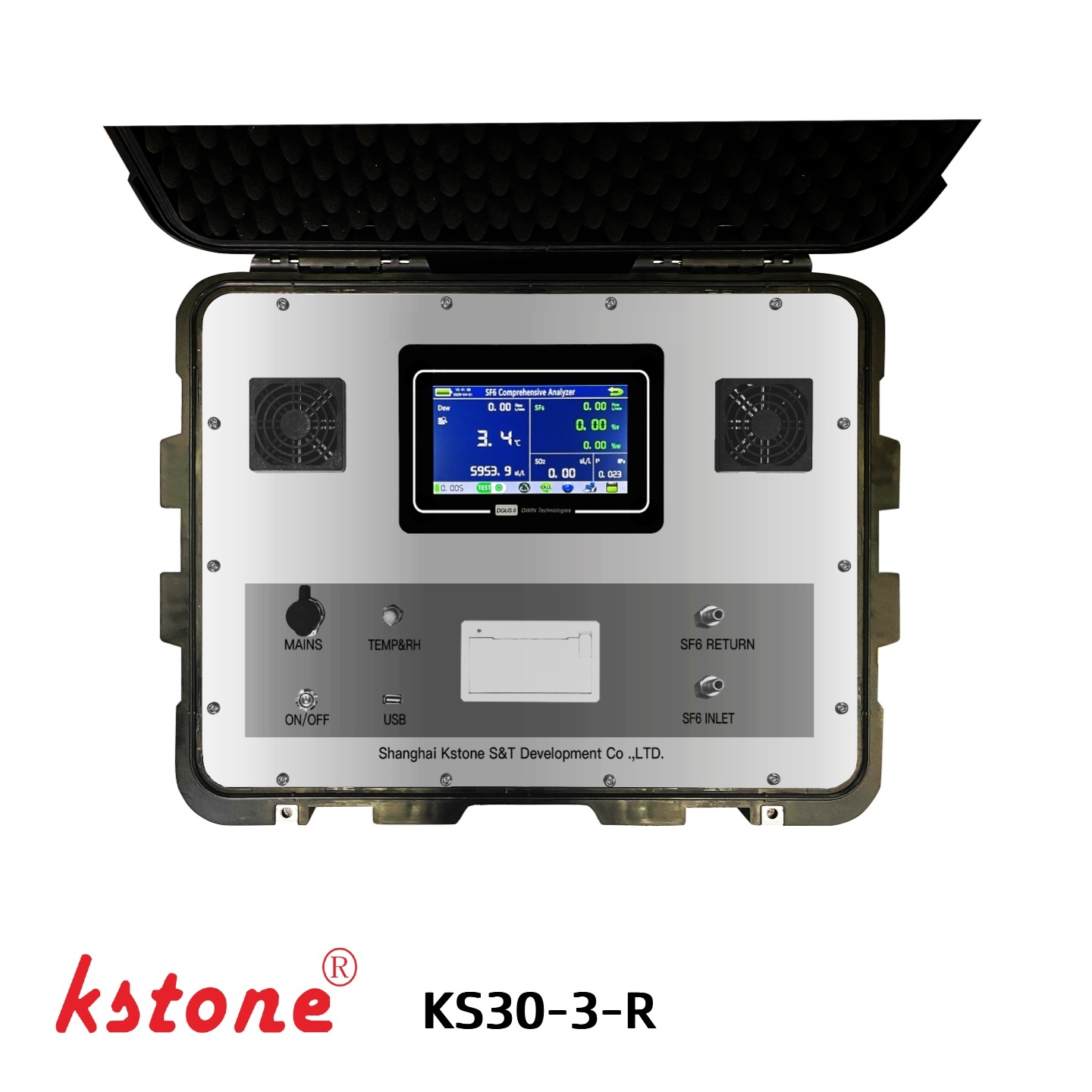

Konfigurasi "-R" KSTONE KS30-3-R adalah penganalisis gas SF₆ portabel yang dirancang untuk pengujian kualitas gas yang komprehensif dan pemulihan gas selama pemeliharaan peralatan listrik.

Instrumen ini menggabungkan tiga pengukuran kualitas gas SF₆ penting:

• titik embun / kelembaban SF₆
• konsentrasi SO₂
• produk dekomposisi SO₂

Fungsi pemulihan gas bawaan memungkinkan SF₆ yang diuji untuk dipulihkan setelah pengukuran, membantu mengurangi emisi SF₆ yang tidak perlu selama inspeksi dan pemeliharaan rutin.

KS30-3-R cocok untuk GIS, pemutus sirkuit SF₆, switchgear berinsulasi gas, dan peralatan listrik lain yang terisi SF₆Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Fitur Utama

1. Analisis Gas SF₆ Tiga Parameter

KS30-3-R mengintegrasikan tiga tes kualitas gas SF₆ yang umum dibutuhkan dalam satu instrumen portabel:

Titik Embun + Kemurnian SF₆ + SO₂

Ini memungkinkan operator untuk menilai tingkat kelembaban, konsentrasi SF₆, dan kondisi produk dekomposisi gas tanpa menggunakan penganalisis terpisah.

2. Rentang Pengukuran Titik Embun Luas

Modul pengukuran kelembaban menyediakan rentang pengukuran titik embun:

, dengan dukungan untuk konversi kelembaban ke ppmv.

Instrumen ini juga mendukung konversi antara titik embun dan konsentrasi kelembaban ppmv, membuat hasil tes lebih mudah diinterpretasikan sesuai dengan persyaratan aplikasi yang berbeda.

Akurasi yang ditentukan adalah:

Resolusi

dengan keluaran frostpoint di bawah 0°C.

3. Kontrol Aliran Massa Elektronik

Penganalisis menggunakan flowmeter massa elektronik untuk mengontrol aliran pengambilan sampel pada:

Kontrol aliran

Kontrol aliran dirancang untuk menjaga kondisi pengambilan sampel yang stabil dan mengurangi pengaruh variasi laju aliran pada proses pengukuran.

4. Pengukuran Kemurnian SF₆

Modul kemurnian terintegrasi mengukur konsentrasi SF₆ pada:

.

dengan waktu respons:

≤30 detik

Ini memberikan indikasi cepat konsentrasi SF₆ di dalam peralatan yang diuji.

5. Deteksi Produk Dekomposisi SO₂

Penganalisis dapat mendeteksi SO₂, salah satu produk dekomposisi utama yang digunakan saat mengevaluasi kondisi gas SF₆.

Rentang pengukuran:0–100 ppm
Sensitivitas:0,1 ppm

Modul pengukuran SO₂ cocok untuk inspeksi rutin peralatan listrik yang terisi SF₆.

6. Pemulihan Gas SF₆ Terintegrasi

Berbeda dengan penganalisis kualitas gas dasar, KS30-3-R menggabungkan fungsi pemulihanUntuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Setelah proses pengukuran, gas SF₆ yang diambil dapat dipulihkan daripada sengaja dibuang ke atmosfer.

Ini membuat instrumen sangat cocok untuk lingkungan pemeliharaan di mana pengurangan emisi SF₆ dan pemulihan gas penting.

7. Desain Portabel dan Berorientasi Lapangan

Rumah kompak berukuran hanya:

Pertanyaan yang Sering Diajukan

Sistem mendukung operasi AC/DC dengan perlindungan pengisian daya berlebih dan menyediakan ≥5 jam operasi bateraiUntuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Ini membuat penganalisis cocok untuk pengujian lapangan di gardu induk dan lokasi pemeliharaan peralatan listrik lainnya.

Fungsi Pengukuran

Parameter

Modul kelembaban mengukur titik embun gas SF₆ dan mendukung konversi kelembaban ke ppmv.

Waktu Respons

Untuk pengukuran di bawah 0°C, instrumen memberikan keluaran frostpoint.

Analisis Kemurnian SF₆

Modul kemurnian mengukur konsentrasi SF₆ dalam gas yang diambil.

Pengukuran kemurnian SF₆ memberikan indikasi cepat apakah gas memenuhi tingkat konsentrasi yang dibutuhkan untuk aplikasi.

Analisis Produk Dekomposisi SO₂

KS30-3-R mencakup modul deteksi SO₂ untuk memantau produk dekomposisi SF₆.

Pengukuran SO₂ dapat digunakan sebagai bagian dari penilaian kondisi gas SF₆ rutin setelah operasi, pemeliharaan, atau inspeksi terkait kesalahan peralatan listrik.

Fungsi Pemulihan Gas

Konfigurasi "-R" menambahkan fungsi pemulihan SF₆ ke sistem analisis gas.Selama pengujian gas konvensional, sejumlah kecil SF₆ biasanya dimasukkan ke dalam penganalisis untuk pengukuran. KS30-3-R dirancang untuk memulihkan gas yang diuji setelah analisis.

Proses Khas

Peralatan Listrik

↓

Pemulihan Gas SF₆

↓

Pemulihan Gas SF₆

↓

Pemulihan Gas SF₆

↓

Pemulihan Gas SF₆

↓

Pemulihan Gas SF₆

Konfigurasi ini membantu mengurangi pelepasan SF₆ yang tidak perlu selama pengujian pemeliharaan berulang.

Proses Pengukuran

Urutan operasi yang khas adalah:

Langkah 1 — Sambungkan

Sambungkan penganalisis ke kompartemen gas SF₆ menggunakan selang gas dan fitting koneksi yang sesuai.

Langkah 2 — Sampel

Sejumlah terkontrol gas SF₆ masuk ke penganalisis melalui sirkuit pengambilan sampel.

Langkah 3 — Analisis

Instrumen mengukur:

Titik embun / kelembaban

• kemurnian SF₆
• konsentrasi SO₂
• Langkah 4 — Rekam

Data pengukuran dapat disimpan di instrumen dan ditransfer melalui antarmuka USB.

Langkah 5 — Pulihkan

Setelah pengujian, gas SF₆ yang diambil dipulihkan melalui sistem pemulihan terintegrasi.

Spesifikasi Sistem

Parameter

KS30-3-R mendukung penyimpanan internal hingga

200 catatan pengukuran.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Manajemen data pengukuran

• Pencetakan laporan tes
• Transfer data
• Konversi titik embun / kelembaban
• Dokumentasi hasil tes
• Ini memungkinkan hasil tes disimpan sebagai bagian dari catatan pemeliharaan dan inspeksi peralatan.

Perlindungan Probe

Probe titik embun dilindungi oleh

filter sinter baja tahan karat.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Ini sangat berguna saat menguji gas dari peralatan listrik di mana sirkuit gas mungkin mengandung sejumlah kecil kontaminasi partikulat.

Aplikasi Khas

KS30-3-R dirancang untuk aplikasi inspeksi dan pemeliharaan kualitas gas SF₆ termasuk:

Pengujian kualitas gas GIS

• Pengujian pemutus sirkuit SF₆
• Inspeksi switchgear SF₆
• Pemeliharaan gardu induk berinsulasi gas
• Penilaian kondisi gas SF₆
• Komisioning GIS
• Perombakan pemutus sirkuit
• Inspeksi gas SF₆ rutin
• Pengujian pemeliharaan setelah servis peralatan listrik
• Mengapa Menggunakan Penganalisis SF₆ Gabungan?

Penganalisis gabungan dapat menyederhanakan pengujian lapangan dengan mengintegrasikan beberapa pengukuran kualitas gas yang umum dibutuhkan ke dalam satu instrumen.

Alih-alih membawa instrumen terpisah untuk pengujian kelembaban, kemurnian, dan produk dekomposisi, KS30-3-R menyediakan pengukuran ini melalui satu sistem portabel.

Fungsi pemulihan terintegrasi lebih lanjut mendukung prosedur pemeliharaan yang sadar emisi SF₆.

Spesifikasi Teknis

Titik Embun / Kelembaban SF₆

Parameter

Parameter

Parameter

Parameter

Apa yang diukur oleh KS30-3-R?

KS30-3-R mengukur

titik embun SF₆, kemurnian SF₆, dan produk dekomposisi SO₂.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Rentang pengukuran titik embun adalah

-80°C hingga +20°C, dengan dukungan untuk konversi kelembaban ke ppmv.Bisakah penganalisis memulihkan SF₆ setelah pengujian?

Ya. Konfigurasi "-R"

mencakup fungsi pemulihan gas SF₆ yang dirancang untuk memulihkan gas yang diambil setelah pengukuran.Berapa rentang pengukuran kemurnian SF₆?

Modul kemurnian mengukur

0–100% SF₆.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Rentang pengukuran SO₂ adalah

0–100 ppm, dengan sensitivitas 0,1 ppm.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Sistem mode ganda AC/DC menyediakan waktu operasi baterai yang ditentukan

minimal 5 jam, dengan perlindungan pengisian daya berlebih.Berapa banyak catatan tes yang dapat disimpan?

Penyimpanan data internal mendukung hingga

200 catatan pengukuran.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

Ya. Penganalisis dirancang untuk aplikasi pengujian kualitas gas SF₆ lapangan seperti

pemeliharaan GIS, pemutus sirkuit SF₆, dan switchgear SF₆.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

KSTONE menyediakan solusi analisis gas SF₆ yang mencakup

titik embun, kemurnian SF₆, SO₂, dan produk dekomposisi SF₆ lainnya.Untuk aplikasi yang membutuhkan kombinasi parameter gas yang berbeda, KSTONE dapat menyediakan

konfigurasi penganalisis modular dan khusus sesuai dengan persyaratan pengukuran pelanggan.Untuk analisis gas SF₆ parameter yang lebih tinggi, KSTONE juga menyediakan sistem yang dapat dikonfigurasi yang mencakup komponen tambahan seperti

H₂S, HF, CO, O₂, dan gas lainnya, tergantung pada konfigurasi yang dipilih.
