KS30-H3W Penganalisis Media Isolasi Multi-Parameter untuk Switchgear Ramah Lingkungan

Pengukuran Gas Jejak SF₆, Oksigen, dan Titik Embun untuk Switchgear Berinsulasi N₂ dan Udara Kering

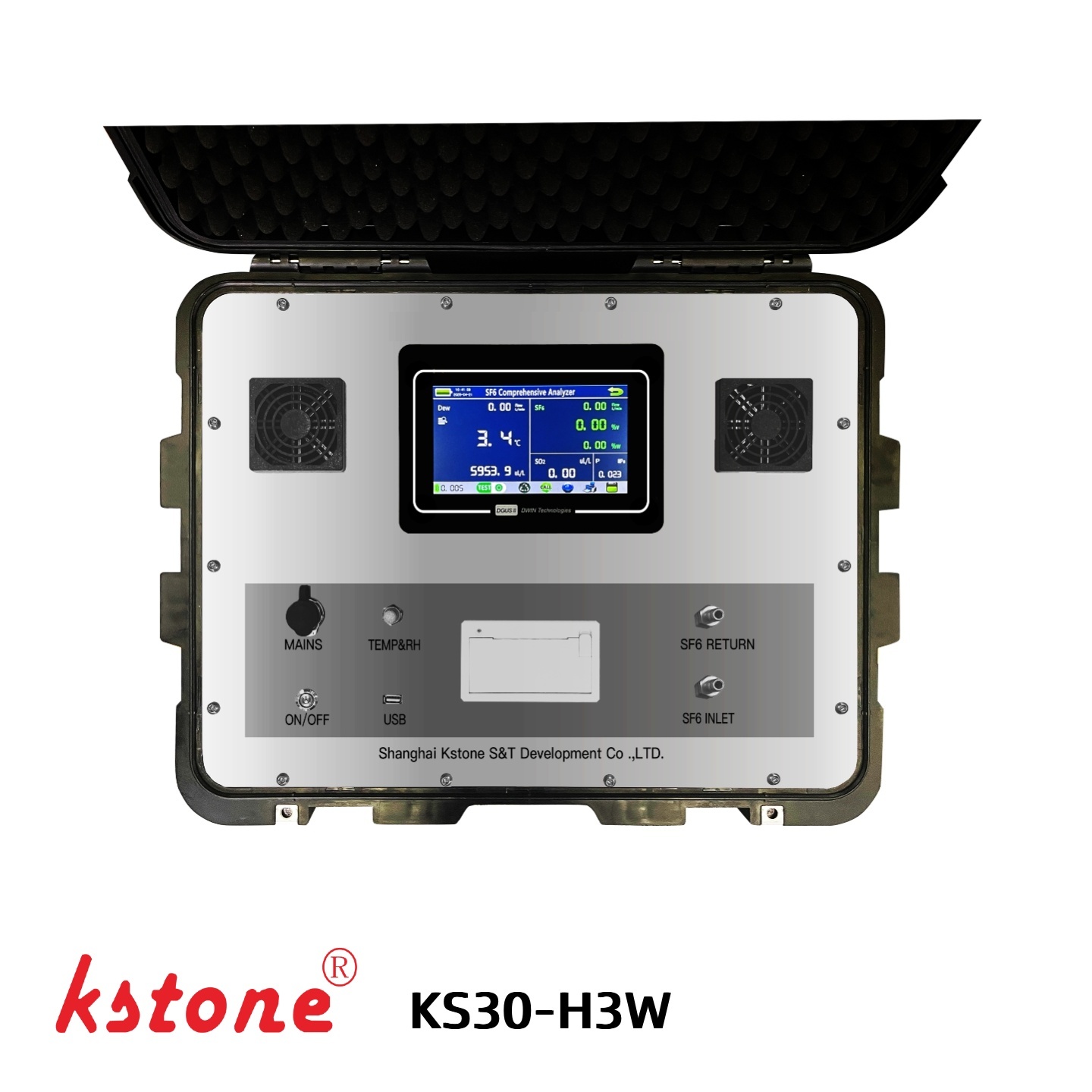

KSTONE KS30-H3W adalah penganalisis media isolasi multi-parameter yang dirancang untuk pengujian kualitas gas di switchgear ramah lingkungan menggunakan N₂ atau udara kering sebagai media isolasi.

Penganalisis ini menggabungkan pengukuran jejak SF₆, pengukuran oksigen (O₂), dan pengukuran titik embun dalam satu instrumen portabel. Alat ini dapat mengidentifikasi lingkungan gas isolasi yang berbeda dengan mengukur konsentrasi oksigen, sehingga cocok untuk switchgear berinsulasi N₂ dan switchgear berinsulasi udara kering.

Dengan sensor berkinerja tinggi impor, mikroprosesor berkecepatan tinggi, layar sentuh berwarna, dan sistem kontrol aliran gas terintegrasi, KS30-H3W menyediakan pengukuran lapangan yang cepat dan nyaman untuk produsen peralatan listrik, gardu induk, tim pemeliharaan, dan penyedia layanan pengujian listrik.

Fungsi Pengukuran Utama

Pengukuran Jejak SF₆

KS30-H3W dapat mendeteksi jumlah jejak SF₆ di switchgear ramah lingkungan.

• Rentang pengukuran: 0–3000 ppm
• Resolusi: 0,1 ppm
• Waktu respons: ≤30 dtk

Pengukuran jejak SF₆ dapat digunakan untuk memantau kemungkinan kontaminasi SF₆ atau sisa SF₆ dalam sistem gas isolasi di mana N₂ atau udara kering digunakan sebagai media isolasi utama.

Pengukuran Oksigen

Penganalisis mendukung dua rentang pengukuran O₂ sesuai dengan media isolasi.

Untuk switchgear berinsulasi N₂

• Rentang O₂: 0–1%

Untuk switchgear berinsulasi udara kering

• Rentang O₂: 0–23%

Rentang pengukuran O₂ memungkinkan instrumen digunakan untuk lingkungan gas switchgear ramah lingkungan yang berbeda tanpa memerlukan penganalisis terpisah.

Pengukuran Titik Embun

KS30-H3W mengukur titik embun gas sampel untuk membantu mengevaluasi kondisi kelembaban di dalam sistem gas isolasi.

• Rentang pengukuran: −80 hingga +20°C
• Resolusi: 0,1°C
• Akurasi referensi: ±0,5°C

Pengukuran kelembaban sangat penting untuk memantau kualitas gas peralatan listrik tertutup dan mengidentifikasi kondisi kelembaban yang tidak menguntungkan yang dapat memengaruhi kinerja isolasi.

Satu Penganalisis untuk Media Switchgear Ramah Lingkungan yang Berbeda

Switchgear ramah lingkungan dapat menggunakan media isolasi yang berbeda tergantung pada desain peralatan.

KS30-H3W menggabungkan beberapa pengukuran dalam satu instrumen, memungkinkan pengguna untuk menguji:

Konfigurasi multi-parameter ini mengurangi kebutuhan untuk membawa instrumen pengujian terpisah untuk pengukuran kualitas gas yang berbeda.

Cara Kerja KS30-H3W

Selama pengukuran, gas sampel dimasukkan ke dalam penganalisis melalui sambungan pengambilan sampel.

Sistem aliran gas terintegrasi membantu menjaga kondisi pengambilan sampel yang stabil, sementara sensor internal secara bersamaan mengukur parameter gas yang diperlukan.

Proses Pengukuran

Switchgear → Pengambilan Sampel Gas → Stabilisasi Aliran → Pengukuran Multi-Parameter → Tampilan Hasil → Penyimpanan Data

Instrumen dapat secara bersamaan memberikan informasi tentang:

• Konsentrasi jejak SF₆
• Konsentrasi oksigen
• Titik embun

Hasil pengukuran ditampilkan langsung pada layar sentuh berwarna untuk pengoperasian lapangan yang nyaman.

Fitur Utama

1. Pengukuran Multi-Parameter

SF₆, O₂, dan titik embun dapat diukur menggunakan satu penganalisis terintegrasi, mengurangi jumlah instrumen yang diperlukan untuk pengujian lapangan.

2. Dirancang untuk Switchgear N₂ dan Udara Kering

Dua rentang pengukuran O₂ mendukung aplikasi media isolasi yang berbeda:

• 0–1% O₂ untuk switchgear berinsulasi N₂
• 0–23% O₂ untuk switchgear berinsulasi udara kering

3. Deteksi Jejak SF₆

Instrumen mengukur jejak SF₆ dari 0 hingga 3000 ppm, dengan resolusi 0,1 ppm.

4. Respons Pengukuran Cepat

Penganalisis dirancang untuk pengujian lapangan yang cepat, dengan pengukuran SF₆, O₂, dan komposisi gas merespons dalam waktu sekitar 30 detik dalam kondisi yang ditentukan.

5. Kontrol Aliran Terintegrasi

Katup stabilisasi tekanan bawaan dan pengukur aliran elektronik membantu menjaga kondisi gas sampel yang stabil selama pengukuran.

6. Sensor Berkinerja Tinggi

Penganalisis menggunakan sensor impor berkinerja tinggi untuk pengukuran yang stabil dan pengulangan yang baik.

7. Antarmuka Layar Sentuh Berwarna

Layar sentuh berwarna dan antarmuka pengguna grafis menyederhanakan pengoperasian dan memungkinkan hasil pengukuran serta pengaturan instrumen dilihat langsung di layar.

8. Dibangun untuk Pengujian Lapangan

Instrumen ringkas ini memiliki berat sekitar 3,5 kg dan ditenagai oleh baterai lithium, sekaligus mendukung daya AC untuk penggunaan lapangan dan bengkel yang fleksibel.

Spesifikasi Teknis

Pengukuran SF₆

Pengukuran Titik Embun

* Waktu respons dapat bervariasi dalam kondisi pengukuran yang berbeda. Spesifikasi asli menunjukkan nilai referensi masing-masing 30 dtk dan 300 dtk.

Nitrogen (N₂)

Oksigen (O₂) – Rentang Rendah

Untuk switchgear berinsulasi N₂

Oksigen (O₂) – Rentang Tinggi

Untuk switchgear berinsulasi udara kering

Spesifikasi Umum

Aplikasi Khas

KS30-H3W dirancang untuk pengujian kualitas gas dan pemeliharaan peralatan listrik ramah lingkungan.

Switchgear Ramah Lingkungan

Digunakan untuk menguji kondisi gas isolasi di switchgear yang menggunakan N₂ atau udara kering sebagai pengganti sistem isolasi berbasis SF₆ konvensional.

Produsen Peralatan Listrik

Cocok untuk inspeksi kualitas gas selama produksi, perakitan, dan komisioning peralatan.

Gardu Induk

Digunakan untuk inspeksi lapangan dan pemeliharaan peralatan listrik berinsulasi gas.

Pemeliharaan Peralatan Listrik

Menyediakan pengukuran portabel jejak SF₆, oksigen, dan titik embun selama kegiatan inspeksi dan pemeliharaan.

Cocok untuk perusahaan pengujian dan penyedia layanan yang membutuhkan penganalisis gas multi-parameter ringkas untuk aplikasi lapangan.

Mengapa Memilih KSTONE KS30-H3W?

Beberapa Pengukuran dalam Satu Instrumen

Alih-alih menggunakan instrumen terpisah untuk jejak SF₆, oksigen, dan titik embun, KS30-H3W mengintegrasikan pengukuran ini ke dalam satu platform portabel.

Dapat Disesuaikan dengan Media Isolasi yang Berbeda

Dua rentang pengukuran O₂ memungkinkan penganalisis yang sama digunakan untuk aplikasi isolasi N₂ dan udara kering.

Pengoperasian Lapangan yang Praktis

Sistem kontrol aliran terintegrasi, antarmuka layar sentuh, daya baterai, dan desain ringkas membuat instrumen ini cocok untuk pengujian di lokasi.

Penilaian Kualitas Gas yang Cepat

Kombinasi parameter pengukuran ganda memungkinkan pengguna mendapatkan gambaran yang lebih komprehensif tentang kondisi gas isolasi selama satu operasi pengujian.

Manajemen Data dan Fungsi Instrumen

Selain pengukuran gas, KS30-H3W mengintegrasikan beberapa fungsi operasi yang dirancang untuk pengujian lapangan.

Ini termasuk:

• Pengukuran waktu nyata
• Manajemen daya
• Manajemen waktu
• Penyimpanan file
• Pengaturan parameter
• Pengoperasian layar sentuh berwarna
• Antarmuka pengguna grafis

Informasi pengukuran dapat dilihat langsung pada instrumen dan disimpan untuk referensi di kemudian hari.

KS30-H3W Sekilas

Pertanyaan yang Sering Diajukan

Apa yang diukur oleh KS30-H3W?

KS30-H3W dirancang untuk mengukur jejak SF₆, oksigen, dan titik embun, dengan pengukuran N₂ juga disediakan sesuai dengan konfigurasi yang ditentukan.

Bisakah KS30-H3W digunakan untuk switchgear N₂ dan udara kering?

Ya. Instrumen ini menyediakan rentang O₂ rendah 0–1% untuk aplikasi N₂ dan rentang O₂ tinggi 0–23% untuk aplikasi udara kering.

Mengapa mengukur jejak SF₆ di switchgear ramah lingkungan?

Ketika N₂ atau udara kering digunakan sebagai media isolasi utama, pengukuran jejak SF₆ dapat membantu mengidentifikasi keberadaan SF₆ sisa atau kontaminan dalam sistem gas.

Berapa rentang titik embun?

Rentang pengukuran titik embun adalah −80 hingga +20°C, dengan resolusi 0,1°C.

Bisakah instrumen ini digunakan untuk pengujian lapangan?

Ya. KS30-H3W dirancang sebagai penganalisis portabel dan mendukung operasi baterai lithium serta daya AC 100–240 V.

Industri mana yang dapat menggunakan KS30-H3W?

Pengguna umum meliputi utilitas listrik, produsen switchgear, perusahaan pengujian listrik, kontraktor pemeliharaan, dan organisasi lain yang terlibat dalam inspeksi switchgear ramah lingkungan.
