Bidang Aplikasi
"C4" yang ditentukan dalam manual ini mengacu pada gas campuran C4, biasanya dengan proporsi C4 di bawah 10%. Pompa vakum yang dikonfigurasi dalam perangkat ini hanya untuk mengosongkan pipa peralatan; unit vakum yang lebih besar dapat dikonfigurasi jika diperlukan.
Perangkat ini cocok untuk pemulihan, pemurnian, dan pengisian ulang gas campuran C4 di biro pasokan listrik, pembangkit listrik, gardu transmisi, pabrik manufaktur sakelar tegangan tinggi, lembaga penelitian listrik, dan perusahaan teknik listrik. Ini sangat berlaku untuk pemasangan dan pemeliharaan di lokasi GIS (Gas Insulated Switchgear) 110KV～550KV.
I. Standar Referensi Desain dan Manufaktur
- Ketentuan Teknis untuk Perangkat Pemulihan Gas Sulfur Heksafluorida — DL/T 662-2009
- Spesifikasi Teknis untuk Perangkat Pemulihan, Pengisian Ulang, dan Perawatan SF6 — Q/GDW 470-2010
- Sulfur Heksafluorida Industri — GB/T 12022-2006
- Persyaratan Keselamatan untuk Pompa Vakum — GB 22360-2008
- Bejana Tekanan — GB 150.1~150.4-2011
- Akustik—Penentuan Tingkat Daya Suara Sumber Kebisingan Menggunakan Tekanan Suara—Metode Mudah Menggunakan Permukaan Pengukuran yang Melingkupi di Atas Bidang Reflektif — GB/T 3768-1996
- Pelat Nama — GB/T 13306-2011
- Ketentuan Teknis Umum untuk Pengemasan Produk Mekanik dan Elektrik — GB/T 13384-2008
- Kode Desain untuk Distribusi Peralatan Listrik Peralatan Listrik Umum — GB 50055-2011
- Persyaratan Keselamatan untuk Peralatan Listrik untuk Pengukuran, Kontrol, dan Penggunaan Laboratorium—Bagian 1: Persyaratan Umum — GB 4793.1-1995
- Peralatan Listrik Mesin Industri—Bagian 1: Ketentuan Teknis Umum — GB 5226.1-2008
- Indikator Grafis untuk Pengemasan, Penyimpanan, dan Transportasi — GB/T 191-2008
II. Fungsi dan Karakteristik Utama
Fungsi Keseluruhan
Perangkat ini mendukung pemompaan vakum, pengukuran vakum, pemulihan C4, pengisian C4, dan penyimpanan C4.
Sistem Pemulihan
- Komponen inti: Kompresor tekanan tinggi bebas oli, dengan desain struktural berpendingin udara untuk seluruh sistem.
- Perangkat pelindung: Pengurang tekanan dan katup solenoid yang dibantu magnet dikonfigurasi di saluran masuk dan keluar sistem pemulihan untuk mencegah kerusakan akibat tekanan masuk/keluar yang melebihi batas yang diizinkan kompresor.
Sistem Pemompaan Vakum
- Jenis pompa: Pompa vakum baling-baling yang terhubung langsung, menampilkan ukuran kecil, tidak ada asap/tetesan/kebocoran oli, dan vakum akhir 10 Pa.
- Perangkat anti-aliran balik oli: Mencegah oli pompa mengalir kembali ke switchgear selama pemadaman listrik atau penonaktifan mendadak.
- Pengukur vakum: Pengukur vakum digital presisi tinggi untuk pengukuran vakum yang akurat, mudah digunakan.
- Aplikasi: Evakuasi perangkat itu sendiri, aktivasi vakum filter, dan evakuasi peralatan listrik (unit vakum yang lebih besar opsional).
Sistem Pemurnian
- Filter: Filter debu presisi tinggi impor, filter pengeringan, dan filter produk dekomposisi, mengontrol ukuran partikel debu gas di bawah 1 μm dan kadar air di bawah 40 ppm.
- Teknologi regenerasi: Regenerasi aktivasi pemanasan vakum, memungkinkan sistem pengeringan untuk meregenerasi secara otonom tanpa pembongkaran atau penggantian elemen filter.
Sistem Pengisian
Mendukung pengisian ulang gas C4 melalui penyeimbangan tekanan atau penekanan kompresi, dengan pengguna dapat memilih berdasarkan kondisi aktual.
Sistem Kontrol Listrik
- Komponen: Komponen listrik bermerek dengan fungsi perlindungan untuk pengalihan urutan fase, kebocoran, kehilangan fase, panas berlebih, dan relai termal.
- Desain: Kontrol tautan multi-tahap untuk mencegah kerusakan peralatan akibat kesalahan pengoperasian; perlindungan urutan fase khusus dengan tegangan tahan 500V untuk keandalan tinggi.
Sistem Keamanan
- Tiga perangkat perlindungan tekanan untuk mencegah ledakan dan kerusakan.
- Pembumian: Dilengkapi dengan baut pembumian keselamatan untuk memudahkan pembumian.
- Struktur: Desain kotak tertutup untuk mengisolasi operator dari mesin internal, memberikan perlindungan tahan debu, tahan air, dan pengurangan kebisingan.
Sistem Pipa
- Pipa: Pipa tembaga merah berkualitas tinggi dengan ketebalan dinding ≥1,6 mm, diatur secara horizontal dan vertikal.
- Koneksi: Konektor tembaga merah digunakan untuk pengelasan di semua tekukan dan sambungan (bukan tekukan yang direntangkan sederhana), dengan pengelasan yang diimpregnasi perak untuk kekuatan dan ketangguhan tinggi, memastikan tidak ada kebocoran.
Sistem Penyimpanan
- Tangki penyimpanan gas: Dirancang, diproduksi, dan diuji sesuai GB 150 Bejana Tekanan Baja, masing-masing dengan nomor sertifikat unik yang dikeluarkan oleh otoritas nasional.
- Aksesori: Pengukur tekanan standar dan tampilan digital tekanan C4.
Sistem Operasi

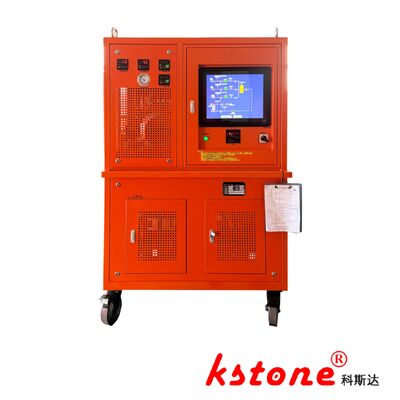

- Kontrol: Otomatisasi PLC penuh dengan layar sentuh warna 15 inci.
- Antarmuka: Antarmuka operasi grafis dengan diagram skematik proses pemulihan bawaan, mendukung pengoperasian otomatis satu tombol dan pengoperasian manual dengan mengklik grafik perangkat dalam skema.
- Keamanan: Perlindungan komprehensif terhadap kesalahan pengoperasian, dengan indikasi kesalahan waktu nyata dan panduan pemecahan masalah; mode bahasa Cina tersedia.
-
Diagram Sistem Perangkat Pemulihan Otomatis C4

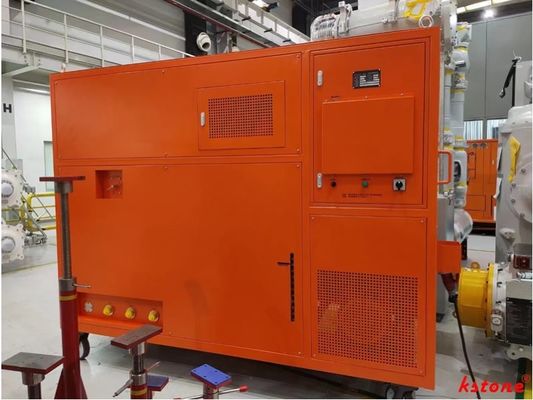

- Struktur: Seluruh mesin dilengkapi dengan cangkang pelindung logam tertutup, dengan pintu dan jendela perawatan yang disediakan. Roda universal berdiameter besar dipasang di bagian bawah untuk memudahkan pergerakan, dan palang silang berkekuatan tinggi memungkinkan pengangkatan forklift. Lug pengangkat yang dapat dilepas dipasang di keempat sudut bagian atas untuk pengangkatan yang mudah.
III. Parameter Kinerja Perangkat
| Jenis |
Tekanan tinggi, berpendingin udara, seluler |
| Pemulihan |
- Tekanan awal: 0~5MPa
- Tekanan akhir (sisa): ≤-0.1MPa
- Perpindahan kompresor utama (bebas oli domestik): 30m³/j |
| Pengisian |
- Tekanan pengisian: -0.1~0.8MPa
- Kecepatan pengisian rata-rata: ≥10 m³/j |
| Pemompaan Vakum |
- Laju pemompaan: 63 m³/j
- Merek: Laifushi |
| Laju kebocoran tahunan |
≤0.5% |
| Kualitas Gas C4 |
- Kelembaban: ≤40ppmV
- Kandungan oli: Tidak ada
- Ukuran partikel debu: ≤0.2μm |
| Wadah Penyimpanan |
- Mode penyimpanan: Gas
- Volume: 400L (dapat disesuaikan) |
| Pengukuran vakum |
Pengukur vakum digital elektronik |
| Filter pengeringan |
Dapat diisi ulang & dapat diregenerasi |
| Mode operasi |
Otomatis, dengan layar sentuh ≥15 inci |
| Catu daya |
Tiga fase 3Φ 380V/50Hz |
| Kebisingan |
≤70 dB(A) |
| Spesifikasi antarmuka |
DN20 |
1. Suku Cadang & Alat Utama:
| No. Seri |
Nama |
Spesifikasi Model |
Kuantitas |
| 1 |
Selang gas bertekanan tinggi |
Selang karet DN20, 10m, dengan konektor self-sealing DN20 di kedua ujungnya |
1 buah |
| 2 |
Selang pengalengan bertekanan tinggi |
Lapis baja DN8, 5m, dengan katup bola, konektor silinder standar Cina, dan adaptor perangkat pemulihan |
1 buah |
| 4 |
Gulungan kabel |
Kabel daya tembaga 4-inti (10m, diameter kawat dikonfigurasi oleh daya perangkat) |
1 set |
| 5 |
Alat khusus |
1×Kunci pas DN20, 1×M36×2 ulir jantan ke adaptor ulir betina M20×1.5 |
1 set |
| 6 |
Kotak aksesori |
Untuk kunci pas, konektor, dll. |
1 buah |
2. Parameter Kinerja Komponen Utama
| Komponen |
Parameter |
Nilai |
| Kompresor SF6 |
- Jenis: Pelumasan bebas oli, berpendingin udara
- Perpindahan teoretis: 30 m³/j
- Tekanan pelepasan maks.: 5 MPa
- Tekanan pelepasan yang diizinkan: 4.7 MPa
- Tekanan hisap min.: 53 kPa
- Tekanan hisap maks.: 0.2 MPa
- Suhu pelepasan maks.: 130℃
- Daya: 11 kW
- Catu daya: 3Φ 380V 50Hz |
- - - |
| Pompa Vakum Terhubung Langsung (Laifushi) |
- Laju pemompaan: 63 m³/j
- Vakum akhir: ≤10 Pa
- Pelumas: PRO100
- Daya: 2.2 kW
- Catu daya: 3Φ 380V 50Hz |
- - - |
| Wadah (Baja Karbon Domestik) |
- Kategori: Kelas II
- Tekanan desain: 5 MPa
- Suhu desain: 100℃
- Volume: 400L |
- - - |
| Pengukur vakum digital |
Domestik |
- - - |
| Katup |
TONE Amerika |
- - - |
| Kompresor vakum |
Domestik |
20 m³/j |
| PLC |
Yiwei |
- - - |
| Layar sentuh |
Kondisi Kerja Kunlun |
- - - |
3m-novec-4710-gas-isolasi
Introduction
3M™ Novec™ 4710 Gas Isolasi adalah alternatif berkelanjutan untuk sulfur heksafluorida (SF6) untuk peralatan listrik
aplikasi isolasi dan pemadaman busur. Ia menawarkan sifat dielektrik yang sangat baik, berbagai
suhu pengoperasian dan pengurangan dampak lingkungan yang signifikan dibandingkan dengan SF6. Gas Novec 4710 tidak-
mudah terbakar dan memiliki margin keamanan yang luas bagi pekerja saat digunakan sebagaimana dirancang untuk aplikasi yang dimaksudkan. Ini
SF6 alternatif juga memiliki sifat lingkungan penting seperti potensi pemanasan global (GWP) yang rendah ketika
dicampur dengan gas inert dan potensi penipisan ozon nol (ODP). Gas Novec 4710 dalam bentuk murni memiliki relatif
kekuatan dielektrik dua kali lebih besar dari SF6 pada tekanan tertentu.
On 20 Desember 2022, 3M mengumumkan bahwa mereka akan menghentikan produksi 58 produk zat per/polifluoroalkil (PFAS), termasuk perfluoroisobutyronitrile (C4F7N, 3M Novec 4710) dan perfluoropentanone (C5F10, 3M Novec 5110)
, pada akhir tahun 2025 untuk mengurangi atau menghilangkan dampak PFAS pada iklim, lingkungan, dan kesehatan ekologis.KSTONE
