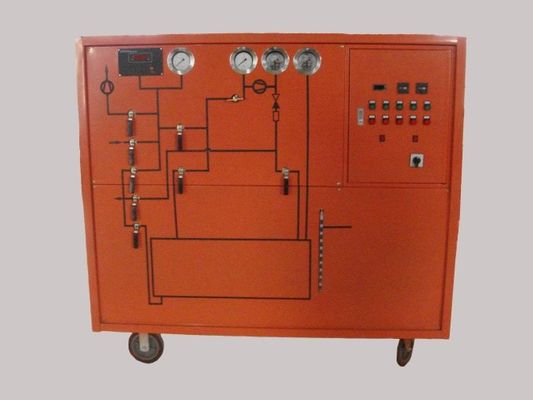

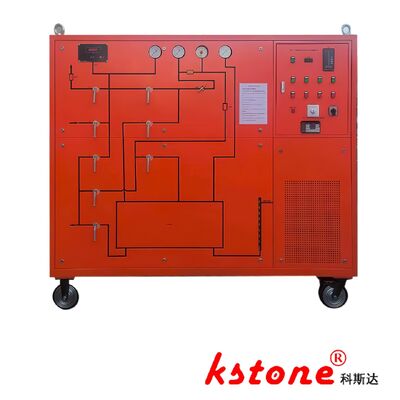

Perangkat Pemulihan SF6 Dasar Operasi Manual Kompresor 36m3/h [KSLH-36Y/54/100]

Pengoperasian manual, perangkat pemulihan SF6 dasar, tegangan kerja tiga fase 380V 50Hz

KSLH-36Y/54/100

Parameter kinerja teknis utama
1. Parameter kinerja perangkat
Tipe: Beku cair, berpendingin udara, seluler didorong tangan
Suhu lingkungan kerja -10 ℃~40 ℃
Tekanan awal (MPa) 0.8
Tekanan akhir pemulihan (MPa) ≤ 0.053
Waktu yang dibutuhkan untuk volume 1m3 (jam/m3) * ≤ 0.5
Tekanan awal (Pa) ≤ 133
Tekanan akhir inflasi (MPa) 0.7
Waktu yang dibutuhkan untuk volume 1m3 (jam/m3) ≤ 0.2
Menghampakan dari 0.1MPa ke 133Pa membutuhkan waktu (jam/m3) * * ≤ 1.0
Vakum tertinggi (Pa) ≤ 10
Vakum dipertahankan pada 133Pa selama 24 jam dengan nilai peningkatan (Pa) ≤ 400
Laju kebocoran tahunan ≤ 1%
Kadar air SF6 setelah daur ulang (PPM/V) * * * ≤ 60
Kemurnian gas dan kandungan minyak (PPM/G) ≤ 10
Metode penyimpanan: Cair
Tekanan penyimpanan (MPa) 8
Kapasitas (L) 100
Kapasitas penyimpanan gas (kg) 100
Metode regenerasi filter pengeringan: Regenerasi aktivasi pemanasan vakum
Catu daya sistem empat kabel tiga fase 3 Φ 380V 50Hz
Daya total (kW) ≤ 10
Kebisingan dB (A) ≤ 75

2. Parameter kinerja komponen utama
Bentuk semi tertutup
Perpindahan teoretis m3/jam 36
Tekanan buang maksimum MPa 3.5
Tekanan buang yang diizinkan MPa 3.0
Kompresor SF6
Tekanan hisap minimum yang diizinkan KPa 53
Tekanan hisap maksimum yang diizinkan MPa 1.0
Suhu buang maksimum ℃ 130
Daya kW 2.2
Catu daya 3 Φ 380V 50Hz
Laju ekstraksi L/s 15
Pompa vakum vakum tertinggi Pa ≤ 15
Minyak pelumas minyak pendingin HD25
Daya kW 2.2
Catu daya 3 Φ 380V 50Hz
Kategori Kontainer 2
Tekanan desain MPa 8
Suhu desain kontainer ℃ 45
Kapasitas wadah penyimpanan L 100
Kapasitas penyimpanan wadah penyimpanan kg 100

Parameter transportasi

Kotak kayu fumigasi
Dimensi: 1600 * 1000 * 1200
Berat kotor: 650kg
