SF6 N2 C4F7N Perangkat pencampuran sistem pencampuran gas kelas industri

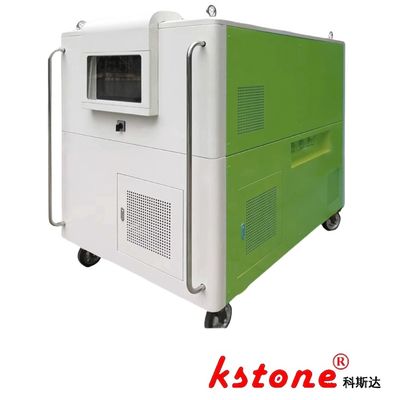

Gambar besar : SF6 N2 C4F7N Perangkat pencampuran sistem pencampuran gas kelas industri

Detail produk:

Tempat asal:	Shanghai
Nama merek:	KSTONE
Sertifikasi:	ISO9000
Nomor model:	KSLF-28/30WY20/NZ

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	$2000-$100000
Kemasan rincian:	Karton / Kotak Kayu
Waktu pengiriman:	60 hari
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100

Kontak

Detil Deskripsi produk

Kapasitas pencampuran nominal:	10 nm³/h	Campuran gas yang berlaku:	SF6/N2, SF6/CF4, C4F7N/CO2, dll.
Sistem Kontrol:	Berbasis PLC dengan antarmuka layar sentuh	Akurasi filtrasi:	0,1μm (partikulat) / 3ppm (kelembaban)
Dimensi (P×L×T):	1800 × 1000 × 1500mm	Catu daya:	3φ 380V 50Hz, total 15.4kw
Menyoroti:	Sistem pencampuran gas SF6 , Sistem pencampuran gas C4F7N , Perangkat pencampuran gas SF6

Sistem pencampuran gas KSLF-28/30WY20/NZ ️ SF6/N2/C4F7N Solusi pencampuran

Tinjauan Sistem

Kstoneadalah produsen peralatan gas campuran yang direkomendasikan untuk China State Grid, menurut dokumen 2022 (290).

Unit pencampuran gas kelas industri ini dirancang untuk inflasi campuran SF6/N2, mendukung aplikasi seperti pencampuran SF6/CF4, SF6/AIR, dan C4F7N/CO2.Ini dioptimalkan untuk inisiatif lingkungan Negara Grid China.Perangkat ini mengintegrasikan pompa vakum, pencampuran gas yang tepat, dan fungsi pengisian melalui sistem kompresor piston, modul filtrasi,dan katup kontrol cerdas.

Tabel konfigurasi teknis

komponen	Kompresor SF6	Kompresor N2	Kompresor pengisian gas campuran
Jenis	Piston dengan pendingin udara	Piston dengan pendingin udara	Piston dengan pendingin udara
Tingkat Aliran Teoritis	14 m3/jam	14 m3/jam	30 m3/jam
Tekanan pelepasan maksimum	2 MPa	2 MPa	5 MPa
Tekanan Kerja yang Diizinkan	1 MPa	1 MPa	1 MPa
Jangkauan Tekanan Penyedot	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa
Max. Suhu pelepasan	130°C	130°C	130°C
Sistem pelumasan	Bebas minyak	Bebas minyak	Bebas minyak
Rating daya	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Pompa vakum	54 m3/h tingkat pompa	-	-
Ultimate Vacuum	≤ 10 Pa (dipelumasi minyak PRO-200)	-	-

Kemampuan Operasional

Keakuratan pencampuran gas: Mencapai toleransi rasio 3: 7 SF6/N2 dalam ± 0,5%
Aplikasi Lingkungan: Mendukung campuran gas dengan GWP rendah untuk peralatan switch GIS
Fungsi sistem: Pemompaan vakum (≤10Pa), pencampuran gas dinamis, pengisian tekanan tinggi (hingga 5MPa)

Spesifikasi Peralatan

Parameter	Spesifikasi
Kode Model	KSLF-28/30WY20/NZ
Kapasitas Pencampuran Nominal	10 Nm3/h
Campuran gas yang berlaku	SF6/N2, SF6/CF4, C4F7N/CO2, dll.
Sistem kontrol	Berbasis PLC dengan antarmuka layar sentuh
Keakuratan Filtrasi	0.1μm (partikel) / 3ppm (kelembaban)
Dimensi (L × W × H)	1800 × 1000 × 1500 mm
Sumber Daya	3Φ 380V 50Hz, total 15,4kW
